1.本实用新型涉及养殖笼技术领域，具体为鸡鸭鹅养殖用方便倾倒粪便的养殖笼。

背景技术：

2.鸡鸭鹅养殖笼是用于对小型家禽养殖圈养的一种笼子，其主要作用是对家禽活动区域的限制和统一喂养。

3.养殖笼的使用，便于对家禽进行活动区域的限制，能够更好的对其生长进行观察，但在对现有的养殖笼进行长时间的使用时，需要对内部家禽排泄的粪便进行定期的人工清理，因内部空间狭小的原因，在清理粪便时，较为不便，且内部空间的流体，无法对其家禽进行分区养殖或隔离养殖，在需要对家禽进行标记养殖和隔离时，养殖笼需要额外的安装挡板，安装挡板，则需要对笼子进行拆卸，安装固定较为不便，因此亟需设计鸡鸭鹅养殖用方便倾倒粪便的养殖笼来解决上述问题。

技术实现要素：

4.本实用新型的目的在于提供鸡鸭鹅养殖用方便倾倒粪便的养殖笼，以解决上述背景技术中提出的养殖笼进行长时间的使用时，需要对内部家禽排泄的粪便进行定期的人工清理，因内部空间狭小的原因，在清理粪便时，较为不便的问题。

5.为实现上述目的，本实用新型提供如下技术方案，

6.鸡鸭鹅养殖用方便倾倒粪便的养殖笼，包括：

7.架体，包括底板，所述底板的表面固定连接有连接柱，所述连接柱远离底板的一端通过螺栓连接有盖板，所述连接柱的表面活动连接有封门；

8.清理机构，包括第一连接板，所述第一连接板连接在底板的外表面，所述第一连接板远离底板的一面固定连接有把手，所述第一连接板的表面固定连接有清理板，所述清理板和底板滑动连接，所述底板的表面开设有收集槽，且贯穿底板的表面，所述收集槽的一侧设置有刮板，且刮板和清理板抵合连接，所述收集槽的内侧开设有滑槽，所述清理板通过滑槽和收集槽滑动连接。

9.优选的，所述第一连接板呈长板状和清理板连接，所述清理板呈长板状和收集槽滑动连接。

10.优选的，所述底板的表面设置有隔挡机构，所述隔挡机构包括支撑板，所述支撑板固定连接在底板的表面，所述底板的上表面固定连接有固定板，所述固定板的内侧设置有隔板，所述隔板的内侧滑动连接有调节板，所述隔板靠近支撑板的一端固定连接有第二连接板，所述调节板靠近隔板的一端固定连接有伸缩簧，所述隔板的内侧开设有限位槽，所述固定板的内侧设置有抵板，所述抵板的表面开设有连接槽，所述连接槽的内侧固定连接有抵簧。

11.优选的，所述支撑板和固定板呈板状对立连接在底板的表面，所述隔板贯穿支撑板和固定板抵合连接，所述调节板呈长板状和隔板滑动连接。

12.优选的，所述第二连接板呈板状和支撑板通过插销连接，所述伸缩簧的两端固定连接在隔板和调节板的表面，所述调节板的表面设置有滑块，且滑块和限位槽滑动连接。

13.优选的，所述抵板的截面呈三角形形状，所述连接槽呈长槽形形状，所述抵簧的两端固定连接在连接槽和固定板的表面，所述抵板和隔板抵合连接。

14.与现有技术相比，本实用新型的有益效果是：

15.1、通过第一连接板和清理板的连接，在把手的作用下，便于对清理板在收集槽内的位置进行改变，在收集槽上刮板的作用下，实现对清理板上粪便的清理，防止造成粪便的粘黏，导致清理不到位的情况出现，大大提高了对其内部粪便清理的效率，且在滑槽的作用下，方便清理板在收集槽内的位置固定和平稳滑动。

16.2、通过支撑板和固定板的作用，在隔板和调节板的作用下，实现对底板整体在使用时的隔挡，使其在使用时的空间隔断，经调节板和伸缩簧的连接，在伸缩簧的作用下，实现调节板在隔板内位置的改变，进而实现隔板在底板内使用时的尺寸改变，隔板在支撑板内的滑动，达到隔板在底板内部的拆卸效果，通过隔板的安装，隔挡内部养殖空间，方便对不同种类或不同养殖要求的家禽进行区分养殖，合理利用其内部的空间，提高养殖笼的使用效果和养殖范围。

附图说明

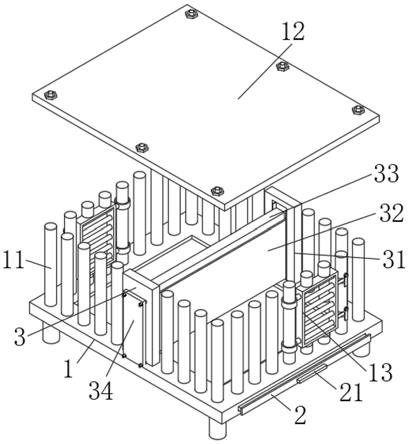

17.图1为本实用新型的结构正视立体示意图；

18.图2为本实用新型的结构局部立体示意图；

19.图3为本实用新型图1中底板和清理板的结构立体抽出状态示意图；

20.图4为本实用新型图3中隔板和固定板的结构立体分离状态示意图；

21.图5为本实用新型图4中a处的放大结构示意图。

22.图中：1、底板；11、连接柱；12、盖板；13、封门；2、第一连接板；21、把手；22、清理板；23、收集槽；24、滑槽；3、支撑板；31、固定板；32、隔板；33、调节板；34、第二连接板；35、伸缩簧；36、限位槽；37、抵板；38、连接槽；39、抵簧。

具体实施方式

23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

24.请参阅图1-5，本实用新型提供的一种实施例：

25.鸡鸭鹅养殖用方便倾倒粪便的养殖笼，包括：

26.架体，包括底板1，底板1的表面固定连接有连接柱11，连接柱11远离底板1的一端通过螺栓连接有盖板12，连接柱11的表面活动连接有封门13，在底板1和连接柱11的连接下，经连接柱11的作用，实现底板1和盖板12之间的连接；

27.清理机构，包括第一连接板2，第一连接板2连接在底板1的外表面，第一连接板2远离底板1的一面固定连接有把手21，第一连接板2的表面固定连接有清理板22，清理板（22）和底板（1）滑动连接，底板1的表面开设有收集槽23，且贯穿底板（1）的表面，收集槽23的内

侧开设有滑槽24，清理板（22）通过滑槽（24）和收集槽（23）滑动连接，通过第一连接板2和把手21的连接，在清理板22的作用下，便于对家禽粪便的收集。

28.进一步的，第一连接板2呈长板状和清理板22连接，清理板22呈长板状和收集槽23滑动连接，清理板22和滑槽24滑动连接，收集槽23的一侧设置有刮板，且刮板和清理板22抵合连接，经收集槽23和滑槽24的连接，在清理板22和滑槽24的滑动连接下，实现清理板22在收集槽23内的位置滑动，经收集槽23表面的刮板作用，达到对清理板22上粪便清理的效果。

29.进一步的，底板1的表面设置有隔挡机构，隔挡机构包括支撑板3，支撑板3固定连接在底板1的表面，底板1的上表面固定连接有固定板31，固定板31的内侧设置有隔板32，隔板32的内侧滑动连接有调节板33，隔板32靠近支撑板3的一端固定连接有第二连接板34，调节板33靠近隔板32的一端固定连接有伸缩簧35，隔板32的内侧开设有限位槽36，固定板31的内侧设置有抵板37，抵板37的表面开设有连接槽38，连接槽38的内侧固定连接有抵簧39，通过支撑板3和底板1的连接，隔板32和支撑板3的贯穿连接，实现隔板32对养殖笼在使用时的尺寸隔断，合理的利用其内部空间。

30.进一步的，支撑板3和固定板31呈板状对立连接在底板1的表面，隔板32贯穿支撑板3和固定板31抵合连接，调节板33呈长板状和隔板32滑动连接，经隔板32和固定板31的插合连接，在调节板33和隔板32的滑动连接下，便于改变隔板32在笼子内部的作用尺寸。

31.进一步的，第二连接板34呈板状和支撑板3通过插销连接，伸缩簧35的两端固定连接在隔板32和调节板33的表面，调节板33的表面设置有滑块，且滑块和限位槽36滑动连接，通过第二连接板34和支撑板3的连接，在第二连接板34和隔板32的连接下，实现隔板32在支撑板3上连接位置的固定。

32.进一步的，抵板37的截面呈三角形形状，连接槽38呈长槽形形状，抵簧39的两端固定连接在连接槽38和固定板31的表面，抵板37和隔板32抵合连接，经限位槽36和伸缩簧35的作用，实现隔板32和调节板33之间的滑动连接，在抵板37和连接槽38的连接下，经抵簧39的作用，便于抵板37对隔板32在固定板31内位置的抵合。

33.工作原理：当对底板1内部进行粪便清理时，操作人员手动拉动把手21，在把手21和第一连接板2的连接下，第一连接板2和清理板22的固定连接，使清理板22在收集槽23内的位置改变，进而使清理板22在滑槽24内的位置改变，经收集槽23表面的刮板作用，使收集槽23对清理板22上的粪便进行清理，方便其粪便从收集槽23内倾倒到地面，达到便于清理的效果。

34.在需要对养殖笼进行空间隔断时，操作人员把隔板32贯穿支撑板3和固定板31抵合连接，抵合固定后，随之把第二连接板34固定在支撑板3的表面，在隔板32和调节板33的连接下，经伸缩簧35的作用，使调节板33在隔板32内的连接位置可变，进而改变隔板32在底板1内使用的尺寸，经抵板37和连接槽38的连接，在抵簧39的作用下，使隔板32在固定板31内位置抵合固定，达到对隔板32在底板1上的固定效果，且在不使用时，可快速对其进行拆卸，不需拆卸养殖笼其他零件。

35.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含

义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

1.鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于，包括：架体，包括底板（1），所述底板（1）的表面固定连接有连接柱（11），所述连接柱（11）远离底板（1）的一端通过螺栓连接有盖板（12），所述连接柱（11）的表面活动连接有封门（13）；清理机构，包括第一连接板（2），所述第一连接板（2）连接在底板（1）的外表面，所述第一连接板（2）远离底板（1）的一面固定连接有把手（21），所述第一连接板（2）的表面固定连接有清理板（22），所述清理板（22）和底板（1）滑动连接，所述底板（1）的表面开设有收集槽（23），且贯穿底板（1）的表面，所述收集槽（23）的一侧设置有刮板，且刮板和清理板（22）抵合连接，所述收集槽（23）的内侧开设有滑槽（24），所述清理板（22）通过滑槽（24）和收集槽（23）滑动连接。2.根据权利要求1所述的鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于：所述第一连接板（2）呈长板状和清理板（22）连接，所述清理板（22）呈长板状和收集槽（23）滑动连接。3.根据权利要求1所述的鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于：所述底板（1）的表面设置有隔挡机构，所述隔挡机构包括支撑板（3），所述支撑板（3）固定连接在底板（1）的表面，所述底板（1）的上表面固定连接有固定板（31），所述固定板（31）的内侧设置有隔板（32），所述隔板（32）的内侧滑动连接有调节板（33），所述隔板（32）靠近支撑板（3）的一端固定连接有第二连接板（34），所述调节板（33）靠近隔板（32）的一端固定连接有伸缩簧（35），所述隔板（32）的内侧开设有限位槽（36），所述固定板（31）的内侧设置有抵板（37），所述抵板（37）的表面开设有连接槽（38），所述连接槽（38）的内侧固定连接有抵簧（39）。

4.根据权利要求3所述的鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于：所述支撑板（3）和固定板（31）呈板状对立连接在底板（1）的表面，所述隔板（32）贯穿支撑板（3）和固定板（31）抵合连接，所述调节板（33）呈长板状和隔板（32）滑动连接。5.根据权利要求3所述的鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于：所述第二连接板（34）呈板状和支撑板（3）通过插销连接，所述伸缩簧（35）的两端固定连接在隔板（32）和调节板（33）的表面，所述调节板（33）的表面设置有滑块，且滑块和限位槽（36）滑动连接。6.根据权利要求3所述的鸡鸭鹅养殖用方便倾倒粪便的养殖笼，其特征在于：所述抵板（37）的截面呈三角形形状，所述连接槽（38）呈长槽形形状，所述抵簧（39）的两端固定连接在连接槽（38）和固定板（31）的表面，所述抵板（37）和隔板（32）抵合连接。

技术总结

本实用新型涉及养殖笼技术领域，具体为鸡鸭鹅养殖用方便倾倒粪便的养殖笼，包括：架体，包括底板，所述底板的表面固定连接有连接柱，所述连接柱远离底板的一端通过螺栓连接有盖板，所述连接柱的表面活动连接有封门；清理机构，包括第一连接板，所述第一连接板连接在底板的外表面。本实用新型在收集槽上刮板的作用下，实现对清理板上粪便的清理，防止造成粪便的粘黏，导致清理不到位的情况出现，大大提高了对其内部粪便清理的效率，且在滑槽的作用下，方便清理板在收集槽内的位置固定和平稳滑动，在伸缩簧的作用下，实现调节板在隔板内位置的改变，进而实现隔板在底板内使用时的尺寸改变。改变。改变。
