一种对虾养殖池高效集污排污装置的制作方法

本发明属于养殖技术领域,具体涉及对虾养殖池的集污排污装置。

背景技术:

对虾养殖为我国海洋渔业经济发展做出了重要贡献。近年来,我国对虾养殖业发展迅速,养殖面积和产量均居世界前列。在取得成绩的同时,养虾业自身的污染也越来越严重,这些污染来自喂养的残饵和对虾代谢产物。按照传统养殖装备系统,养殖池水体污染后直接排放附近海域,长期以往势必对水体安全造成影响。污染当地海域,破坏沿海生态平衡,导致养殖区大面积虾病的流行,沿海还出现赤潮现象,严重威胁养虾业的发展。因此,迫切需要一种有效而且可持续的科学方法来解决养殖池中污水的集中和排除,及时清除池内残饵和对虾的代谢产物,节能和高效的保持池内水体环境安全的可行性措施和装置。

目前,我国的虾池污水处理方法主要是采用生物、化学来分解、沉淀污物,但是这些方法过程复杂而且花费的成本较高,不经济、不实用、不普及。也有一些最新技术是采用物理方法,利用水动力驱动原理实现了不需要添加任何生物化学药物就能自动集污排污的系统。

现有技术提供多种养殖排污技术,例如,中国发明授权专利文献一种池塘养殖底排污水系统授权公告号cn102696534b该发明公开了一种池塘养殖底排污水系统,包括池塘主体,所述池塘主体的塘底具有一定坡度,在所述塘底的最低处设置有排污口,在所述排污口处设置有防逃网,所述池塘主体通过塘底的排污口与排污管道系统连通。该发明对现阶段池塘养殖排水工程进行了科学设计和科学布局,并实施物理、生物净化等综合技术的科学组装,使池塘自动清淤,同时5~10年池塘不用清於,为鱼类生长创造良好环境,养殖户实现持续健康养殖,确保水产品质量安全和农民科学养鱼致富奔小康打下基础。

现有技术对池塘的排水工程进行了设计,实现池塘自动清淤,为鱼类创造了良好的养殖环境,但没有防止设备长时间使用腐蚀和老化的措施,水质监测不完善,集污排污效果方面有待提升。

技术实现要素:

本发明针对上述技术问题提供一种设备耐腐蚀耐老化,可监测养殖水质,自动集污排污且效果优异的一种虾养殖高效集污排污装置。

本发明针对上述技术问题所采取的方案为:一种对虾养殖池高效集污排污装置,包括虾池、筛网盖、过滤层、排污管,筛网盖与过滤层连接,过滤层设有隔水墙,过滤层底部连接有橡胶板,橡胶板安置在虾池的池底表面,过滤层通过排污口与排污管连接;

筛网盖为圆锥形,锥度为100~140°,在筛网盖顶部形成楔形静水压力,使水体更容易被吸入过滤层内,筛网盖与过滤层采用螺纹连接,筛网盖可防水,耐腐蚀,可防止水压及冲力导致筛网盖掉落导致水体未经过滤层进入排污管内。

筛网盖连接有噪音器,噪音器发出较的噪音驱赶对虾在集污排污装置附近活动,避免排污过程中对虾的损伤及排污装置的损坏,噪音器的噪音范围较小,有效范围在集污排污装置10~40cm范围内。

排污口设有水质检测器,水质检测器的显示器安置在虾池的池岸上,方便养殖人员观测养殖水体的水质状况,提高养殖安全性。

橡胶板由以下成分及重量份组成:氯丁橡胶80~100份,硬脂酸1.5~3份,树脂3~6份,加工助剂1~2份,半补强炭黑15~30份,热裂法炭黑30~45份,滑石粉20~40份,减三线油8~15份,氧化铅15~25份,促进剂dm0.5~2份,茄尼醇3~5份,二苯酮-32~3份。

虾池底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,养殖池的内环流的离心作用使沉淀物聚集在虾池底部中心,沉淀物为喂养的残饵和对虾代谢产物,在沉淀物沉淀的过程中沉淀物会对虾池底部造成一定的腐蚀及附着一些有害细菌在池底,这些附着的细菌会对养殖造成影响,在池底设置橡胶板可有效的防止沉淀物对虾池的损坏、腐蚀及起到杀死池底有害细菌的作用,提高沉淀物聚集到池底中心的速度,提高养殖虾池的耐腐蚀性和养殖安全性。

筛网盖表面设有防腐蚀涂层,防腐蚀涂层由以下成分及重量份组成:锰粉20~30份,铬粉7~12份,铝粉7~12份,硼铁粉10~25份,纳米al2o3粉1~4份,硫氢丙烷0.03~0.07份,硅铁粉0.5~1份,铁粉5~10份,甲酯除草醚0.1~0.35份。筛网盖长期处于池底,虾池底部环境复杂,沉淀物较集中存在池底中心,会对筛网盖有一定的腐蚀,使筛网盖的密封性有所降低,时间过长筛网盖易损坏,在筛网盖表面涂覆防腐蚀涂层,延长筛网盖使用寿命,提升抗老化性,进而保证集污排污装置的效率,提高养殖排污过程的安全性。

隔水墙由引水块组成,过滤层中添加与其同高度和同长度的外部尺寸大且内部尺寸小的引水块形成花型隔水墙,通过改变水体的流动特性达到加强池底环流及改善水动力条件的目的,使污水更容易被分离和排出。

虾池的池底为圆锥形,锥度为100~140°,虾池底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,养殖池的内环流的离心作用使沉淀物聚集在虾池底部中心,达到自动集污的效果。

排污管表面涂覆防污涂层,防污涂层由以下成分及重量份组成:环氧树脂e1280~110份,铸石粉90~120份,石墨3~5份,二硫化钼微粉10~12份,聚乙烯粉15~20份,七钼酸铵0.02~0.06份,双氰胺2~3.5份,癸二酸二酰肼1~1.5份,9,10-蒽醌1~2份,二氯异氰尿酸钠0.01~0.04份。使排污管的摩擦系数降低,抗磨耐蚀性得到提高,可抑制排污管结垢提高排污效率。

过滤层孔径为5~30目,可过滤掉排污过程中污水含有的大颗粒沉淀物避免排污口的堵塞,避免在排放过程中对虾被排放进排污管导致养殖损失,可有效的将沉淀物集中在池底进行集中处理,这些沉淀物为喂养的残饵和对虾代谢产物,可用于农作物有机肥料,提高沉淀物的利用价值,养殖过程使用的水可能采用附近水域引入,通过过滤层防止沉淀物对排放水域的影响,进而保证了养殖使用水的安全性达到绿色循环用水。

集污排污装置设置在虾池中心底部,利用水体自身静压力及虾池底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,即养殖池的内环流的离心作用使沉淀物聚集在虾池底部中心,达到自动集污排污的效果。

有益效果:本发明设计的污排污装置安置在养殖池的中心底部。集污排污装置根据水体自身静水压力,通过筛网盖完成水体从过滤层的四周进入排污口,筛网盖完全覆盖过滤层且不透水,筛网盖为圆锥形,顶部形成楔形静水压力,使水体更容易被吸入过滤层内。过滤层一方面为了保护对虾的安全,另一方面可以过滤掉大颗粒沉淀物而避免排污口的堵塞。在池底设置橡胶板可有效的防止沉淀物对虾池的损坏、腐蚀及起到杀死池底有害细菌的作用,提高沉淀物聚集到池底中心的速度,提高养殖虾池的耐腐蚀性和养殖安全性。筛网盖连接有噪音器,噪音器发出较的噪音驱赶对虾在集污排污装置附近活动,避免排污过程中对虾的损伤及排污装置的损坏,排污口设有水质检测器,水质检测器的显示器安置在虾池的池岸上,方便养殖人员观测养殖水体的水质状况,提高养殖安全性。

养殖池内环流的离心作用可以使沉淀物聚集在底部中心,同时养殖池中转轴位置的水动力也最弱。在过滤层中添加与其同高度和同长度的外部尺寸大且内部尺寸小的引水快形成花型隔水墙,通过改变水体的流动特性达到加强池底环流及改善水动力条件的目的,使污水更容易被分离和排出。本发明设备耐腐蚀耐老化,沉淀物可集中处理,避免对环境污染,可实现自动集污排污且效果优异。

附图说明

图1为本发明一种对虾养殖池高效集污排污装置的养殖池整体剖面图;

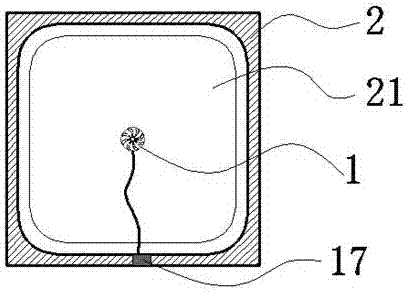

图2为本发明一种对虾养殖池高效集污排污装置的整体平面图;

图3为本发明一种对虾养殖池高效集污排污装置的集污排污装置平面图;

图4为本发明一种对虾养殖池高效集污排污装置的集污排污装置示意图;

图5为本发明一种对虾养殖池高效集污排污装置的隔水墙示意图。

附图标记说明:1集污排污装置;11排污口;12过滤网;13排污管;14隔水墙;15筛网盖;16噪音器;17水质检测器;2虾池;21橡胶板;3池水。

具体实施例

以下结合附图和实施例作进一步详细描述:

实施例1:

如图1~图5所示,一种对虾养殖池高效集污排污装置,包括虾池2、筛网盖15、过滤层12、排污管13,筛网盖15与过滤层12连接,过滤层12设有隔水墙14,过滤层12底部连接有橡胶板21,橡胶21板安置在虾池2的池底表面,过滤层12通过排污口11与排污管13连接。

虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,沉淀物为喂养的残饵和对虾代谢产物,在沉淀物沉淀的过程中沉淀物会对虾池2底部造成一定的腐蚀及附着一些有害细菌在池底,这些附着的细菌会对养殖造成影响,在池底设置橡胶板21可有效的防止沉淀物对虾池2的损坏、腐蚀及起到杀死池底有害细菌的作用,提高沉淀物聚集到池底中心的速度,提高养殖虾池的耐腐蚀性和养殖安全性。

筛网盖15连接有噪音器16,噪音器16发出较的噪音驱赶对虾在集污排污装置1附近活动,避免排污过程中对虾的损伤及排污装置1的损坏,噪音器16的噪音范围较小,有效范围在集污排污装置1的10~40cm范围内。

排污口11设有水质检测器17,水质检测器17通过数据线将显示器安置在虾池2的池岸上,方便养殖人员观测养殖水体的水质状况,提高养殖安全性。

橡胶板21由以下成分及重量份组成:氯丁橡胶80~100份,硬脂酸1.5~3份,树脂3~6份,加工助剂1~2份,半补强炭黑15~30份,热裂法炭黑30~45份,滑石粉20~40份,减三线油8~15份,氧化铅15~25份,促进剂dm0.5~2份,茄尼醇3~5份,二苯酮-32~3份。加工助剂为橡胶加工助剂由以下成分及重量份组成:85~115份氟橡胶粉末,40~60份硬脂酸锌,85~115份羟基硅油乳液(固含量10%),7~10份羟基氟硅油、2~10份液体蜡和2~10份气相白炭黑。

筛网盖15为圆锥形,锥度为100~140°,在筛网盖15顶部形成楔形静水压力,使水体更容易被吸入过滤层12内,筛网盖15与过滤层12采用螺纹连接,筛网盖15可防水,耐腐蚀,可防止水压及冲力导致筛网盖15掉落导致水体未经过滤层12进入排污管13内。

筛网盖15表面设有防腐蚀涂层,防腐蚀涂层由以下成分及重量份组成:锰粉20~30份,铬粉7~12份,铝粉7~12份,硼铁粉10~25份,纳米al2o3粉1~4份,硫氢丙烷0.03~0.07份,硅铁粉0.5~1份,铁粉5~10份,甲酯除草醚0.1~0.35份。筛网盖15长期处于池底,虾池2底部环境复杂,沉淀物较集中存在池底中心,会对筛网盖15有一定的腐蚀,使筛网盖15的密封性有所降低,时间过长筛网盖15易损坏,在筛网盖15表面涂覆防腐蚀涂层,延长筛网盖15使用寿命,提升抗老化性,进而保证集污排污装置1的效率,提高养殖排污过程的安全性。

隔水墙14由引水块组成,过滤层12中添加与其同高度和同长度的外部尺寸大且内部尺寸小的引水块形成花型隔水墙14,通过改变水体的流动特性达到加强池底环流及改善水动力条件的目的,使污水更容易被分离和排出。

虾池2的池底为圆锥形,锥度为100~140°,虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,达到自动集污的效果。

排污管13表面涂覆防污涂层,防污涂层由以下成分及重量份组成:环氧树脂e1280~110份,铸石粉90~120份,石墨3~5份,二硫化钼微粉10~12份,聚乙烯粉15~20份,七钼酸铵0.02~0.06份,双氰胺2~3.5份,癸二酸二酰肼1~1.5份,9,10-蒽醌1~2份,二氯异氰尿酸钠0.01~0.04份。使排污管13的摩擦系数降低,抗磨耐蚀性得到提高,可抑制排污管13结垢提高排污效率。

过滤层12孔径为5~30目,可过滤掉排污过程中污水含有的大颗粒沉淀物避免排污口11的堵塞,避免在排放过程中对虾被排放进排污管13导致养殖损失,可有效的将沉淀物集中在池底进行集中处理,这些沉淀物为喂养的残饵和对虾代谢产物,可用于农作物有机肥料,提高沉淀物的利用价值,养殖过程使用的水可能采用附近水域引入,通过过滤层12防止沉淀物对排放水域的影响,进而保证了养殖使用水的安全性达到绿色循环用水。

集污排污装置1设置在虾池2中心底部,利用水体自身静压力及虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,即养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,达到自动集污排污的效果。

实施例2:

如图1~图5所示,一种对虾养殖池高效集污排污装置,包括虾池2、筛网盖15、过滤层12、排污管13,筛网盖15与过滤层12连接,过滤层12设有隔水墙14,过滤层12底部连接有橡胶板21,橡胶21板安置在虾池2的池底表面,过滤层12通过排污口11与排污管13连接。

虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,沉淀物为喂养的残饵和对虾代谢产物,在沉淀物沉淀的过程中沉淀物会对虾池2底部造成一定的腐蚀及附着一些有害细菌在池底,这些附着的细菌会对养殖造成影响,在池底设置橡胶板21可有效的防止沉淀物对虾池2的损坏、腐蚀及起到杀死池底有害细菌的作用,提高沉淀物聚集到池底中心的速度,提高养殖虾池的耐腐蚀性和养殖安全性。

筛网盖15连接有噪音器16,噪音器16具有防水功能,噪音器16发出较的噪音驱赶对虾在集污排污装置1附近活动,避免排污过程中对虾的损伤及排污装置1的损坏,噪音器16的噪音范围较小,有效范围在集污排污装置1的10~40cm范围内。

排污口11设有水质检测器17,水质检测器17通过数据线将显示器安置在虾池2的池岸上,方便养殖人员观测养殖水体的水质状况,提高养殖安全性。

橡胶板21由以下成分及优选重量份组成:氯丁橡胶90份,硬脂酸2份,树脂4份,加工助剂1份,半补强炭黑20份,热裂法炭黑35份,滑石粉30份,减三线油10份,氧化铅20份,促进剂dm1份,茄尼醇3份,二苯酮-32份。加工助剂为橡胶加工助剂由以下成分及重量份组成:85~115份氟橡胶粉末,40~60份硬脂酸锌,85~115份羟基硅油乳液(固含量10%),7~10份羟基氟硅油,2~10份液体蜡和2~10份气相白炭黑。

筛网盖15为圆锥形,锥度优选为120°,在筛网盖15顶部形成楔形静水压力,使水体更容易被吸入过滤层12内,筛网盖15与过滤层12采用螺纹连接,筛网盖15可防水,耐腐蚀,可防止水压及冲力导致筛网盖15掉落导致水体未经过滤层12进入排污管13内。

筛网盖15表面设有防腐蚀涂层,防腐蚀涂层由以下成分及优选重量份组成:锰粉25份,铬粉10份,铝粉10份,硼铁粉15份,纳米al2o3粉3份,硫氢丙烷0.05份,硅铁粉0.7份,铁粉7份,甲酯除草醚0.2份。筛网盖15长期处于池底,虾池2底部环境复杂,沉淀物较集中存在池底中心,会对筛网盖15有一定的腐蚀,使筛网盖15的密封性有所降低,时间过长筛网盖15易损坏,在筛网盖15表面涂覆防腐蚀涂层,延长筛网盖15使用寿命,提升抗老化性,进而保证集污排污装置1的效率,提高养殖排污过程的安全性。

隔水墙14由引水块组成,过滤层12中添加与其同高度和同长度的外部尺寸大且内部尺寸小的引水块形成花型隔水墙14,通过改变水体的流动特性达到加强池底环流及改善水动力条件的目的,使污水更容易被分离和排出。

虾池2的池底为圆锥形,锥度优选为120°,虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,即养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,达到自动集污的效果。

排污管13表面涂覆防污涂层,防污涂层由以下成分及优选重量份组成:环氧树脂e1290份,铸石粉100份,石墨4份,二硫化钼微粉11份,聚乙烯粉16份,七钼酸铵0.05份,双氰胺2份,癸二酸二酰肼1.3份,9,10-蒽醌1份,二氯异氰尿酸钠0.03份。使排污管13的摩擦系数降低,通过在排污管上设置阀门来到控制排污的过程,抗磨耐蚀性得到提高,可抑制排污管13结垢提高排污效率。

过滤层12孔径为5~30目,可过滤掉排污过程中污水含有的大颗粒沉淀物避免排污口11的堵塞,避免在排放过程中对虾被排放进排污管13导致养殖损失,可有效的将沉淀物集中在池底进行集中处理,这些沉淀物为喂养的残饵和对虾代谢产物,可用于农作物有机肥料,提高沉淀物的利用价值,养殖过程使用的水可能采用附近水域引入,通过过滤层12防止沉淀物对排放水域的影响,进而保证了养殖使用水的安全性达到绿色循环用水。

集污排污装置1设置在虾池2中心底部,利用水体自身静压力及虾池2底部为圆锥形,由于存在锥度及地心引力沉淀物会沿着池底向池中心聚集,即养殖池的内环流的离心作用使沉淀物聚集在虾池2底部中心,达到自动集污排污的效果。

以上所述的实施例对本发明的技术方案进行了详细说明,应理解的是以上所述仅为本发明的具体实施例,并不用于限制本发明,凡在本发明的原则范围内所做的任何修改、补充或类似方式替代等,均应包含在本发明的保护范围之内。

技术特征:

技术总结

本发明提供一种对虾养殖池高效集污排污装置,包括虾池、筛网盖、过滤层、排污管,筛网盖与过滤层连接,过滤层设有隔水墙,过滤层底部连接有橡胶板,橡胶板安置在虾池的池底表面,过滤层通过排污口与排污管连接;橡胶板由以下成分及重量份组成:氯丁橡胶80~100份,硬脂酸1.5~3份,树脂3~6份,加工助剂1~2份,半补强炭黑15~30份,热裂法炭黑30~45份,滑石粉20~40份,减三线油8~15份,氧化铅15~25份,促进剂DM0.5~2份,茄尼醇3~5份,二氯异氰尿酸钠0.01~0.04份。本发明设备耐腐蚀耐老化,沉淀物可集中处理,避免对环境污染,可实现自动集污排污且效果优异。

技术研发人员:王萍;桂福坤;潘昀;赵乐;陈飞;李训猛

受保护的技术使用者:浙江海洋大学

技术研发日:2017.03.20

技术公布日:2017.07.14
