本实用新型涉及设施农业技术领域，特别是涉及一种多功能栽培伞。
背景技术：
传统的园艺模式，只能种植植物并进行观赏性的改造。随着社会的发展，园艺也将会被赋予新的功能，实现更多的用途。本实用新型就是将传统植物种植与生活用品功能结合，同时能够有效利用水资源，在一定程度上可实现内部循环使用水资源的设备。
技术实现要素：
针对以上传统园艺模式单一的问题，本实用新型提供一种多功能栽培伞，主要为了挖掘园艺的新功能，充分发挥生活用品的用途，更加有效地利用身边的每一份资源，具有更好的观赏性。
本实用新型提供一种多功能栽培伞，其包括栽培架、立柱、伞骨和补光灯。所述栽培架，其包括定植孔、蓄水槽、引流孔、第一出水通道、第一凹槽、伞面和引流管，所述定植孔均匀分布在所述栽培架的顶部，所述定植孔的底部中心设有所述引流孔，所述蓄水槽位于所述定植孔的底部，所述蓄水槽的顶部相互连接，所述蓄水槽的底部相互独立，所述第一出水通道位于所述栽培架的一侧，所述第一出水通道和所述蓄水槽的顶部平齐，所述栽培架的底部设有所述第一凹槽，所述第一凹槽的形状为半圆球，所述栽培架的外部设有所述伞面，所述引流管位于两个相邻的所示栽培架之间，所述引流管的第一端和所述伞面的边缘连接，所述引流管的第二端和所述栽培架的第一出水通道连接。所述立柱，其包括漏斗装置、储水装置、小型水泵、输液管、第二出水通道、第三凹槽和边缘装置，所述边缘装置位于所述立柱顶部上表面，所述边缘装置的外形和所述立柱的外形相同，所述第二出水通道位于所述立柱侧面的顶部，且位于所述边缘装置的底部，所述第三凹槽均匀分布在所述立柱的外表面，所述漏斗装置的横截面为正六边形，位于所述储水装置的上部，所述小型水泵位于所述储水装置内部的底端，所述输液管的第一端和所述小型水泵连接，所述输液管的第二端和所述栽培架的第一出水通道连接。所述补光灯，其包括灯泡和反光灯罩，所述灯泡和所述反光灯罩连接，所述补光灯均匀分布在所述边缘装置的上表面。所述伞骨，其包括滑块、第一支撑杆、第二支撑杆、球副、六边形套环和第二凹槽，所述六边形套环的四周均匀分布着第二凹槽，所述滑块的第一端和所述六边形套环的第二凹槽连接，所述滑块的第二端和所述第一支撑杆的第一端连接，所述第一支撑杆的第二端和所述第二支撑杆的第一端滑动连接，所述第二支撑杆的第二端和所述球副连接。所述栽培架的第一凹槽和所述伞骨的球副连接，所述栽培架的第一出水通道和所述立柱的第二出水通道连接，所述伞骨的六边形套环和所述立柱连接。
优选地，所述漏斗装置和所述储水装置组成所述中空柱，所述立柱内侧和所述中空柱外侧组成排水装置。
优选地，所述定植孔、所述引流孔和所述蓄水槽同轴心，所述漏斗装置和所述储水装置同轴心，所述立柱和所述中空柱同轴心，所述边缘装置和所述立柱同轴心，所述伞骨的六边形套环和所述立柱同轴心。
优选地，所述定植孔的数量、所述引流孔的数量和所述蓄水槽的数量相等，所述引流管的数量、所述输液管的数量和所述栽培架的数量相等，所述补光灯的数量、所述伞骨的数量和所述栽培架的数量相等，所述第二凹槽的数量、所述第三凹槽的数量和所述滑块的数量相等，所述栽培架的第一出水通道的数量和所述立柱的第二出水道的数量相等。
优选地，所述定植孔的直径小于所述蓄水槽的宽度，所述储水装置的直径大于所述漏斗装置底部外接圆的直径，所述边缘装置的外径大于所述立柱的直径，所述六边形套环的直径和所述立柱的直径相等，所述立柱的直径大于所述中空柱的直径。
优选地，所述蓄水槽的宽度和所述第一出水通道的宽度相等，所述漏斗装置在所述立柱上的高度小于所述第二出水通道在所述立柱上的高度，所述立柱的高度小于所述中空柱的高度，所述滑块的宽度、所述第二凹槽的宽度和所述第三凹槽的宽度相等，所述第三凹槽的高度小于所述立柱的高度，所述栽培架第一出水通道的宽度和所述立柱第二出水道的宽度相等。
本实用新型具有如下优点：
本实用新型是一种既可以种植植物又可以遮风避雨的设施，植物生长在伞上栽培架的定植孔内，伞有张开和收缩两种效果，且角度可以任意调节，观赏效果佳；栽培架伞面撑开以后，可以达到遮风挡雨以及遮阳的效果；具有自动蓄水以及自动浇灌功能，能将雨水储存并在植物需要的时候用于浇灌；伞顶栽培架末端设置有补光灯，补光灯周围设置有灯罩，可将光线聚集到栽培架上，提高光源利用率。
附图说明

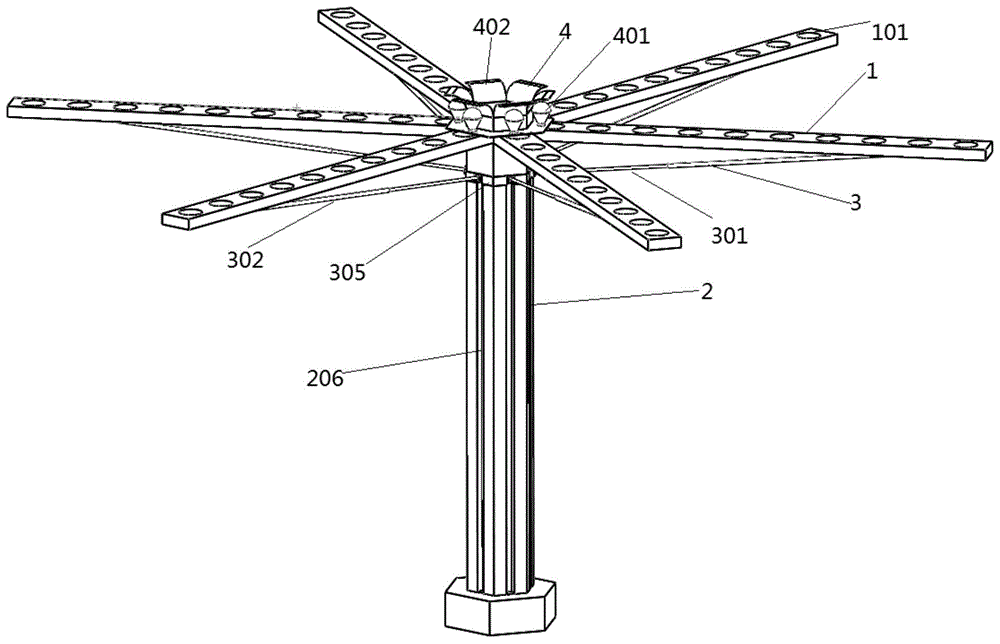

图1为本实用新型多功能栽培伞的整体结构示意图；
图2为本实用新型多功能栽培伞栽培架的结构示意图；
图3为本实用新型多功能栽培伞栽培架的局部结构示意图；
图4为本实用新型多功能栽培伞栽培架的底部结构示意图；
图5为本实用新型多功能栽培伞两个栽培架之间的结构示意图；
图6为本实用新型多功能栽培伞立柱的结构示意图；
图7为本实用新型多功能栽培伞伞骨的结构示意图；
图8为本实用新型多功能栽培伞伞骨六边形套环的结构示意图；以及
图9为本实用新型多功能栽培伞补光灯的结构示意图。
主要附图标记：
栽培架1，定植孔101，蓄水槽102，引流孔103，第一出水通道104，第一凹槽105，伞面106，引流管107，立柱2，漏斗装置201，储水装置202，小型水泵203，输液管204，第二出水通道205，第三凹槽206，边缘装置207，伞骨3，滑块301，第一支撑杆302，第二支撑杆303，球副304，六边形套环305，第二凹槽306，补光灯4，灯泡401，反光灯罩402。
具体实施方式
为详尽本实用新型之技术内容、结构特征、所达成目的及功效，以下将结合说明书附图进行详细说明。
多功能栽培伞，如图1所示，其包括栽培架1、立柱2、伞骨3和补光灯4，栽培架1的第一凹槽105和伞骨3的球副304连接，栽培架1的第一出水通道104和立柱2的第二出水通道205连接，伞骨3的六边形套环305和立柱2连接。
栽培架1为长方体容器，如图2至图4所示，其包括定植孔101、蓄水槽102、引流孔103、第一出水通道104、第一凹槽105、伞面106和引流管107，定植孔101均匀分布在栽培架1的顶部，定植孔101的底部中心设有引流孔103，通过定植孔101下端所开的引流孔103进行引线浇灌，如图3所示，蓄水槽102位于定植孔101的底部，蓄水槽102的顶部相互连接，蓄水槽102的底部相互独立，这种设计使栽培架1内的水分布均匀，促进栽培架1内部水循环流动。
如图3所示，第一出水通道104位于栽培架1的一侧，第一出水通道104和蓄水槽102的顶部平齐，作为出入水的通道。如图4所示，栽培架1的底部设有第一凹槽105，第一凹槽105的形状为半圆球，第一凹槽105的数量根据实际情况确定，形成与伞骨3连接的固定卡口，伞骨3的球副304可以卡在第一凹槽105内。栽培架1同时也作为整个结构的伞顶部骨架，如图5所示，栽培架1的外部设有伞面106，引流管107位于两个相邻的栽培架1之间，引流管107的第一端和伞面106的边缘连接，引流管107的第二端和栽培架1的第一出水通道104连接。打开伞时起到可遮阳、避雨及收集雨水的作用。
立柱2作为伞柄，起支撑作用，立柱2为中空六棱柱，底部面积稍大，作为基础保持整体稳定性，如图6所示，其包括漏斗装置201、储水装置202、小型水泵203、输液管204、第二出水通道205、第三凹槽206和边缘装置207，边缘装置207位于立柱2顶部上表面，边缘装置207的外形和立柱1的外形相同，第二出水通道205位于立柱2侧面的顶部，且位于边缘装置207的底部，第三凹槽206均匀分布在立柱2的外表面，供伞骨3上下滑动，漏斗装置201的横截面为正六边形，位于储水装置202的上部，漏斗装置201用于收集伞面106边缘引流管107引入到栽培架1内多余的雨水，储水装置202为圆柱空心桶，漏斗装置201与储水装置202的连接间隙用于排出储水槽内多余的水，防止水溢出，通过圆柱体与六棱柱之间的空隙流至地面，小型水泵203位于储水装置202内部的底端，输液管204的第一端和小型水泵203连接，输液管204的第二端和栽培架1的第一出水通道104连接，在植物缺水时进行抽水浇灌。
补光灯4，如图9所示，其包括灯泡401和反光灯罩402，灯泡401和反光灯罩402连接，补光灯4均匀分布在边缘装置207的上表面，可以在植株生长需光时，进行光照调节，适当补光，且灯泡401外部设置反光灯罩402，使光更高效的用于植物生长。
伞骨3为可伸缩杆，作为可移动可伸缩式支撑套杆，可以任意调整长度，以及自由调节栽培架1的张开角度。如图7至图8所示，其包括滑块301、第一支撑杆302、第二支撑杆303、球副304、六边形套环305和第二凹槽306，六边形套环305的四周均匀分布着第二凹槽306，滑块301作为连接端，设有转轴，球副304起固定作用，滑块301的第一端和六边形套环305的第二凹槽306连接，滑块301的第二端和第一支撑杆302的第一端连接，第一支撑杆302的第二端和第二支撑杆303的第一端滑动连接，第二支撑杆303的第二端和球副304连接，球副304可以卡在栽培架1底部的第一凹槽105中，位置可以进行调节。
如图6所示，漏斗装置201和储水装置202组成中空柱，立柱2内侧和中空柱外侧组成排水装置，排水装置通向地面，用于排出多余的水。
如图2所示，定植孔101、引流孔103和蓄水槽102同轴心，如图5所示，漏斗装置201和储水装置202同轴心，立柱2和中空柱同轴心，边缘装置207和立柱2同轴心，伞骨3的六边形套环305和立柱2同轴心。
定植孔101的数量、引流孔103的数量和蓄水槽102的数量相等，引流管107的数量、输液管204的数量和栽培架1的数量相等，补光灯4的数量、伞骨3的数量和栽培架1的数量相等，第二凹槽306的数量、第三凹槽206的数量和滑块301的数量相等，栽培架1的第一出水通道104的数量和立柱2的第二出水道205的数量相等。
定植孔101的直径小于蓄水槽102的宽度，储水装置202的直径大于漏斗装置201底部外接圆的直径，边缘装置207的外径大于立柱2的直径，六边形套环305的直径和立柱2的直径相等，立柱2的直径大于中空柱的直径。
蓄水槽102的宽度和第一出水通道104的宽度相等，漏斗装置201在立柱2上的高度小于第二出水通道205在立柱2上的高度，立柱2的高度小于中空柱的高度，滑块301的宽度、第二凹槽306的宽度和第三凹槽206的宽度相等，第三凹槽206的高度小于立柱2的高度，栽培架1的第一出水通道104的宽度和立柱2的第二出水道205的宽度相等。
以下结合实施例对本实用新型一种多功能栽培伞做进一步描述：
在使用本实用新型种植植物时，先对伞状栽培架进行相关的安装。立柱2作为伞柄，在整个装置中起支撑作用，底部面积稍大，作为基础保持整体稳定性。首先，将外形为六棱柱基础的立柱2置于适当位置，并且固定好，将小型水泵203置于储水装置202内部的底端，输液管204的第一端和小型水泵203连接，输液管204的第二端和栽培架1的第一出水通道104连接，在植物缺水时进行灌溉。
接着，对伞骨3进行组装，将滑块301的第一端和六边形套环305的第二凹槽306连接，滑块301的第二端和第一支撑杆302的第一端连接，第一支撑杆302的第二端和第二支撑杆303的第一端滑动连接，第二支撑杆303的第二端和球副304连接，对伞骨3组装完毕以后，将六边形套环305和立柱2的外表面连接。伞骨3为可伸缩杆，可以根据实际需要任意调整长度，以及根据最佳观赏角度，自由调节栽培架1的张开角度。
接着，将栽培架1与立柱2顶部铰接，栽培架1的第一出水通道104与立柱2顶部预留的第二出水道205对应连接，将伞骨3上的球副304和栽培架1上的第一凹槽105固定连接，根据实际需要，调整在多个第一凹槽105的位置。
最后，在伞状栽培架1外部铺设伞面106，在两个栽培架1靠近第一出水通道104之间设引流管107，引流管107的第一端和伞面106的边缘连接，引流管107的第二端和栽培架1的第一出水通道104连接，分别从六个栽培架1流入立柱2中，立柱2中的漏斗装置201用于收集伞面106边缘引流管107引入到栽培架1内多余的雨水。
在组装好本实用新型对伞状栽培架，开始使用伞状栽培架进行相关植物的种植。首先，将植物以及土培或基质培，放在在栽培架1上的定植孔101内，蓄水槽102通过引流孔103给植物供水。
接着，在立柱2内部圆桶形储水装置202的槽内注入水，打开小型水泵203，水通过输液管204流入栽培架1中，再通过栽培架1内部的蓄水槽102上端连通部分流向各个定植孔101底部的蓄水槽102，通过引流孔103引流至定植孔101。多余的水分从第一出水通道104和第二出水道205的孔径流出，再通过漏斗装置201直接流回立柱内部圆柱形储水装置槽202内。当储水装置202过满时，漏斗装置201与吹水装置202的连接间隙用于排出储水槽内多余的水，防止水溢出，通过圆柱体与六棱柱之间的空隙流至地面。
如若遇到阴雨或烈日天气，使伞骨3上的六边形套环305在立柱2的第三凹槽206内上下滑动，运动灵活，根据实际情况需要，灵活调整第一支撑杆302和第二支撑杆303的长度，来撑开伞面106，伞骨3的球副304端对栽培架1其起固定支撑作用，最终起到遮阳、挡雨及收集雨水的作用。
在植株生长过程中需要光照时，可通过设置在边缘装置207的上表面的补光灯4，进行光照调节，适当补光，保证植物所需的光合作用，且灯泡401外部设置反光灯罩402，使光更高效的用于植物生长。
本实用新型连多功能栽培伞，结构不仅简单稳定而且操作使用更加方便，实际应用价值大，推广价值高，具有普遍性和通用性。采用伞状结构，具有张开和收缩两种效果，且角度可以根据实际情况任意调节，观赏效果更佳，伞面具有收集雨水的作用，更加充分的利用资源，环保节能。
以上所述的实施例仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
技术特征：
1.一种多功能栽培伞，其包括栽培架、立柱、伞骨和补光灯，其特征在于，
所述栽培架，其包括定植孔、蓄水槽、引流孔、第一出水通道、第一凹槽、伞面和引流管，所述定植孔均匀分布在所述栽培架的顶部，所述定植孔的底部中心设有所述引流孔，所述蓄水槽位于所述定植孔的底部，所述蓄水槽的顶部相互连接，所述蓄水槽的底部相互独立，所述第一出水通道位于所述栽培架的一侧，所述第一出水通道和所述蓄水槽的顶部平齐，所述栽培架的底部设有所述第一凹槽，所述第一凹槽的形状为半圆球，所述栽培架的外部设有所述伞面，所述引流管位于两个相邻的所示栽培架之间，所述引流管的第一端和所述伞面的边缘连接，所述引流管的第二端和所述栽培架的第一出水通道连接；
所述立柱，其包括漏斗装置、储水装置、小型水泵、输液管、第二出水通道、第三凹槽和边缘装置，所述边缘装置位于所述立柱顶部上表面，所述边缘装置的外形和所述立柱的外形相同，所述第二出水通道位于所述立柱侧面的顶部，且位于所述边缘装置的底部，所述第三凹槽均匀分布在所述立柱的外表面，所述漏斗装置的横截面为正六边形，位于所述储水装置的上部，所述小型水泵位于所述储水装置内部的底端，所述输液管的第一端和所述小型水泵连接，所述输液管的第二端和所述栽培架的第一出水通道连接，所述补光灯，其包括灯泡和反光灯罩，所述灯泡和所述反光灯罩连接，所述补光灯均匀分布在所述边缘装置的上表面，所述伞骨，其包括滑块、第一支撑杆、第二支撑杆、球副、六边形套环和第二凹槽，所述六边形套环的四周均匀分布着第二凹槽，所述滑块的第一端和所述六边形套环的第二凹槽连接，所述滑块的第二端和所述第一支撑杆的第一端连接，所述第一支撑杆的第二端和所述第二支撑杆的第一端滑动连接，所述第二支撑杆的第二端和所述球副连接；以及
所述栽培架的第一凹槽和所述伞骨的球副连接，所述栽培架的第一出水通道和所述立柱的第二出水通道连接，所述伞骨的六边形套环和所述立柱连接。
2.根据权利要求1所述的多功能栽培伞，其特征在于，所述漏斗装置和所述储水装置组成中空柱，所述立柱内侧和所述中空柱外侧组成排水装置。
3.根据权利要求2所述的多功能栽培伞，其特征在于，所述定植孔、所述引流孔和所述蓄水槽同轴心，所述漏斗装置和所述储水装置同轴心，所述立柱和所述中空柱同轴心，所述边缘装置和所述立柱同轴心，所述伞骨的六边形套环和所述立柱同轴心。
4.根据权利要求3所述的多功能栽培伞，其特征在于，所述定植孔的数量、所述引流孔的数量和所述蓄水槽的数量相等，所述引流管的数量、所述输液管的数量和所述栽培架的数量相等，所述补光灯的数量、所述伞骨的数量和所述栽培架的数量相等，所述第二凹槽的数量、所述第三凹槽的数量和所述滑块的数量相等，所述栽培架的第一出水通道的数量和所述立柱的第二出水道的数量相等。
5.根据权利要求4所述的多功能栽培伞，其特征在于，所述定植孔的直径小于所述蓄水槽的宽度，所述储水装置的直径大于所述漏斗装置底部外接圆的直径，所述边缘装置的外径大于所述立柱的直径，所述六边形套环的直径和所述立柱的直径相等，所述立柱的直径大于所述中空柱的直径。
6.根据权利要求4所述的多功能栽培伞，其特征在于，所述蓄水槽的宽度和所述第一出水通道的宽度相等，所述漏斗装置在所述立柱上的高度小于所述第二出水通道在所述立柱上的高度，所述立柱的高度小于所述中空柱的高度，所述滑块的宽度、所述第二凹槽的宽度和所述第三凹槽的宽度相等，所述第三凹槽的高度小于所述立柱的高度，所述栽培架第一出水通道的宽度和所述立柱第二出水道的宽度相等。
技术总结
本实用新型提供一种多功能栽培伞，其包括栽培架、立柱、伞骨和补光灯。栽培架的第一凹槽和伞骨的球副连接，栽培架的第一出水通道和立柱的第二出水通道连接，伞骨的六边形套环和立柱连接。栽培架，包括定植孔、蓄水槽、引流孔、第一出水通道和第一凹槽，定植孔分布在栽培架的顶部，定植孔的底部中心设有引流孔，蓄水槽位于定植孔的底部，第一出水通道位于栽培架的一侧，栽培架的底部设有第一凹槽。立柱，包括漏斗装置、储水装置、第二出水通道和第三凹槽，漏斗装置位于储水装置的上部，补光灯均匀分布在立柱的上表面，伞骨，包括滑块、第一支撑杆、第二支撑杆、球副和六边形套环。本实用新型结构简单，容易操作，既可以种植植物又可以遮风避雨。
技术研发人员：张天柱;马智宏;葛绍娟;魏平;何小凡
受保护的技术使用者：北京中农富通园艺有限公司
技术研发日：2019.09.02
技术公布日：2020.05.19
