一种高效鱼苗孵化装置的制作方法

本实用新型属于鱼苗孵化技术领域,涉及一种高效鱼苗孵化装置。

背景技术:

鱼苗孵化是鱼类养殖中的一个重要环节,鱼苗孵化的一个重要的参数就是孵化率,鱼苗孵化装置是鱼类养殖场中的必备装置,其要求是保证孵化率;但是现有的孵化装置容易造成鱼卵堆积、密度过高,鱼卵缺氧,从而造成鱼卵死亡,死卵腐烂败坏水质或发生水霉菌感染危及整个孵化装置,从而造成鱼卵孵化率低。

技术实现要素:

针对现有技术的不足,本实用新型的目的在于提供一种高效鱼苗孵化装置,以减少死卵和水霉病的发生,提高鱼卵的成活率和孵化率。

为解决上述技术问题,本实用新型提供了一种高效鱼苗孵化装置,包括圆柱状的孵化筒、以及可移动的设在孵化筒内呈环形结构的孵化架,所述孵化筒采用玻璃钢纤维制成,所述孵化架采用不锈钢制成且沿环向均匀设有若干载卵片。

作为上述方案的改进,所述孵化架上可拆卸的设有铝合金框,所述铝合金框内设置所述载卵片。

作为上述方案的改进,所述铝合金框上设有与孵化架配合的卡槽;或,所述孵化架上设有与铝合金框配合的卡槽。

作为上述方案的改进,所述孵化架包括位于内侧平行设置的上内环和下内环、连接上内环和下内环的竖向内连杆、位于外侧平行设置的上外环和下外环、连接上外环和下外环的竖向外连杆,以及连接竖向内连杆下端和竖向外连杆下端或连接下内环和下外环的横向连杆,所述竖向内连杆、竖向外连杆和横向连杆围成的形状与所述铝合金框相匹配。

作为上述方案的改进,还包括设在孵化筒上方的进水管路,所述进水管路上设有斜射喷头。

作为上述方案的改进,所述斜射喷头的数量为多个,多个斜射喷头呈漩涡状布设。

作为上述方案的改进,还包括PVC管,所述PVC管的下端与孵化筒底部的出水口连通,所述PVC管的上端设有多个出水孔。

作为上述方案的改进,所述载卵片为不锈钢网片

本实用新型具有以下有益效果:

本实用新型的一种高效鱼苗孵化装置,相对于现有结构,具有如下有益技术效果:一方面,孵化筒采用玻璃钢纤维制成,容易清洗;另一方面,所述孵化架采用不锈钢制成且沿环向均匀设有若干载卵片,鱼卵可以较为均匀的铺抹在载卵片上,减少卵堆叠,同时鱼卵不容易缺氧,减少死卵和水霉病的发生,提高鱼卵的成活率和孵化率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

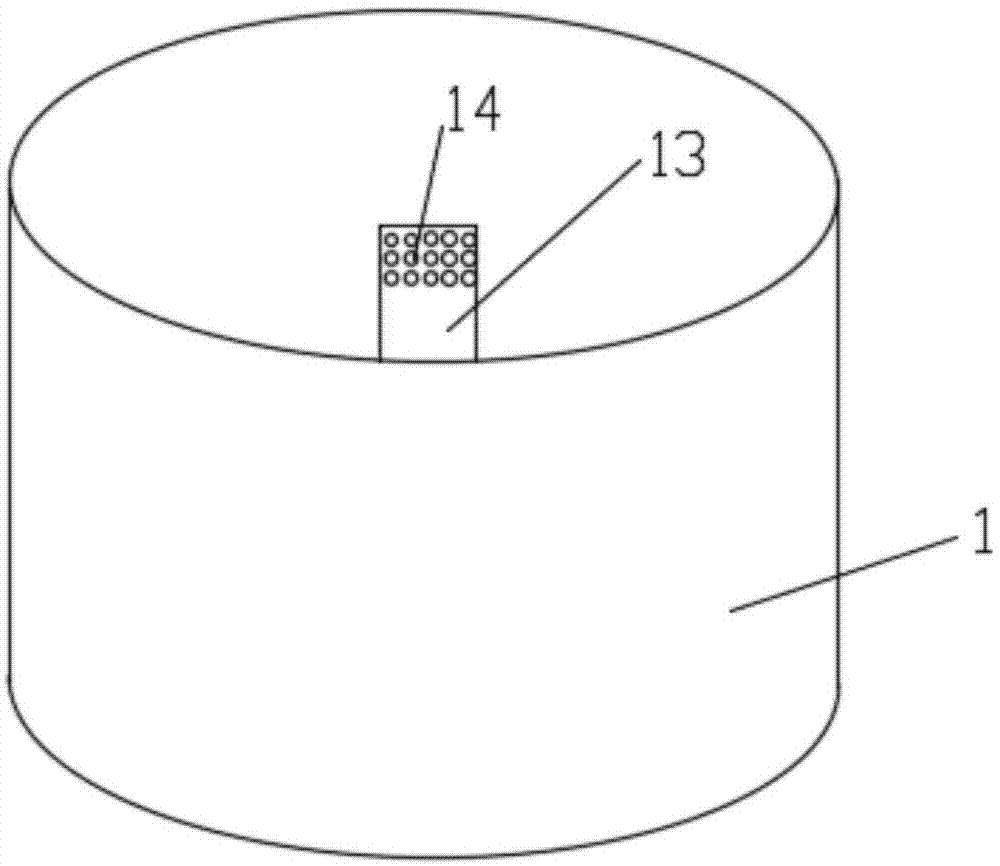

图1是本实用新型的孵化筒未装设孵化架时的结构示意图;

图2是本实用新型的孵化筒装设有孵化架时的结构示意图;

图3是本实用新型的孵化架未装设载卵片时的结构示意图;

图4是本实用新型的孵化架装设有载卵片时的结构示意图;

图5是本实用新型的孵化筒装设斜射喷头时的结构示意图。

附图中:

1-孵化筒2-孵化架3-载卵片

4-上内环5-下内环6-竖向内连杆

7-上外环8-下外环9-竖向外连杆

10-横向连杆 11-进水管路 12-斜射喷头

13-PVC管14-出水孔

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

如图1至图5所示,一种高效鱼苗孵化装置,包括圆柱状的孵化筒1、以及可移动的设在孵化筒1内呈环形结构的孵化架2,孵化筒1采用玻璃钢纤维制成,孵化架2采用不锈钢制成且沿环向设有若干载卵片3。

上述实施例中,孵化架2可移动的设在孵化筒1内,是指孵化架2与孵化筒1相对独立,彼此无固定连接,如孵化架2可以简单的放置在孵化筒1内。孵化架2为不锈钢环形结构,若干载卵片3呈环形阵列布设在孵化架2上,有利于鱼卵涂抹均匀,溶氧丰富,减少死卵不坏死,也减少水霉病的发生,可大大提高鱼苗的孵化数量。在一种具体实施例中,单个孵化筒1内设有共有面积为0.48平方厘米的载卵片八组,可一次性孵化120万高档锦鲤水花。

由上述内容可知,本实用新型的一种高效鱼苗孵化装置,适用于锦鲤水花等鱼苗的孵化,相对于现有结构,具有如下有益技术效果:一方面,孵化筒采用玻璃钢纤维制成,容易清洗;另一方面,孵化架采用不锈钢制成且沿环向均匀设有若干载卵片,鱼卵可以较为均匀的铺抹在载卵片上,减少卵堆叠,同时鱼卵不容易缺氧,减少死卵和水霉病的发生,提高鱼卵的成活率和孵化率。

在一种优选实施例中,为了便于载卵片3的设置和鱼卵的涂抹,孵化架2上可拆卸的设有铝合金框,铝合金框内设置载卵片3。为了便于铝合金框和孵化架2的组装,具体地,铝合金框上设有与孵化架2配合的卡槽;或,孵化架2上设有与铝合金框配合的卡槽;或,孵化架2上设有卡头,铝合金框上设有与孵化架2上的卡头配合的卡槽;或,铝合金框上设有卡头,孵化架2上设有与铝合金框上的卡头配合的卡槽。更为具体地,如图3和图4所示,孵化架2包括位于内侧平行设置的上内环4和下内环5、连接上内环4和下内环5的竖向内连杆6、位于外侧平行设置的上外环7和下外环8、连接上外环7和下外环8的竖向外连杆9,以及连接竖向内连杆6下端和竖向外连杆9下端或连接下内环5和下外环8的横向连杆10,竖向内连杆6、竖向外连杆9和横向连杆10围成的形状与铝合金框相匹配。该实例中,通过上述设置,可以将孵化架2放入孵化筒1内后,再将带载卵片3的铝合金框滑入或卡入孵化架2上,也可以将孵化架2和铝合金框组装后直接放入孵化筒1内。

优选的,如图5所示,还包括设在孵化筒1上方的进水管路11,进水管路11上设有斜射喷头12。其中,斜射喷头12的进水角度可以为30°,也可以为45°,还可以为60°,斜射喷头12的设置,可以对孵化筒1内水形成冲力,使得孵化筒1内的水循环流动,有利于溶氧。更为优选的,斜射喷头12的数量为多个,多个斜射喷头12呈漩涡状布设,使得孵化筒1内的水循环流动,更加有利于溶氧。

具体地,如图1和图2所示,还包括控制水位的PVC管13,PVC管13的下端与孵化筒1底部的出水口连通,PVC管13的上端设有多个细小的出水孔14或直接设置过滤网。PVC为主要成份为聚氯乙烯,并可以通过加入其他成分来增强其耐热性、韧性、延展性的一种材料。优选的,如图2所示,PVC管13穿设孵化架2的上内环4和下内环5,且PVC管13的上端高出孵化架2设置。具体地,载卵片3为不锈钢网片。

综上,本实用新型的一种高效鱼苗孵化装置,相对于现有结构,具有如下有益技术效果:一方面,孵化筒采用玻璃钢纤维制成,容易清洗;另一方面,孵化架采用不锈钢制成且沿环向均匀设有若干载卵片,鱼卵可以较为均匀的铺抹在载卵片上,减少卵堆叠,同时鱼卵不容易缺氧,减少死卵和水霉病的发生,提高鱼卵的成活率和孵化率。

以上仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
