本发明涉及新能源植物种植，尤其涉及一种室内种植海菜花的装置。

背景技术：

1、海菜花，为水鳖科多年生沉水植物，茎短缩，叶基生，具有观赏、药用和食用等重要生态价值。其生长在海拔2700m以下的湖泊、河流、池塘和深水田中，曾广泛分布于云南、贵州、广东、广西等地；可生长在4m的深水中，要求水质清澈，喜温暖。一般花期5～10月，温暖地区全年有花。如今，海菜花是洱海流域的特色物种，同时也是珍稀濒危野生物种，已被列入《中国植物红皮书》，在iucn红色名录中被列为二级保护。由于其对水质要求极高，尤其是水体透明度是限制其生存的关键因素，因此海菜花也是表征水质优良的重要指示植物。

2、为了恢复湖泊(如洱海、滇池)海菜花的资源利用与保护，近年来，在洱海周边地区有人开始人工种植海菜花。然而，海菜花因其生长条件、环境有别于一般水生植物。人们在种植海菜花的过程中发现，海菜花叶片会长许多螺蛳和虫卵，侵蚀海菜花叶片，导致海菜花生长受到严重影响。同时，人们在室内种植海菜花的过程中发现，种植缸的内外壁随着种植时间的延长，种植缸会越来越脏，尤其是种植缸内壁会附着大量藻类难以清洗，使水质恶化，导致海菜花生长受阻，生物量降低。此外，以往海菜花的培育装置结构简单、功能单一，自动化程度低，需要操作人员进行大量手动操作完成日常种植管理，且不能满足海菜花种植培育的特殊需求。这些现象表明开发一套有效的室内种植海菜花的技术装置的系统尤为重要。因此，有必要提供一种室内种植海菜花的系统装置解决上述技术问题。

技术实现思路

1、本发明解决的技术问题是提供一种不仅可以节省人力、物力、财力，还可以通过回植技术恢复海菜花的室内种植海菜花的装置。

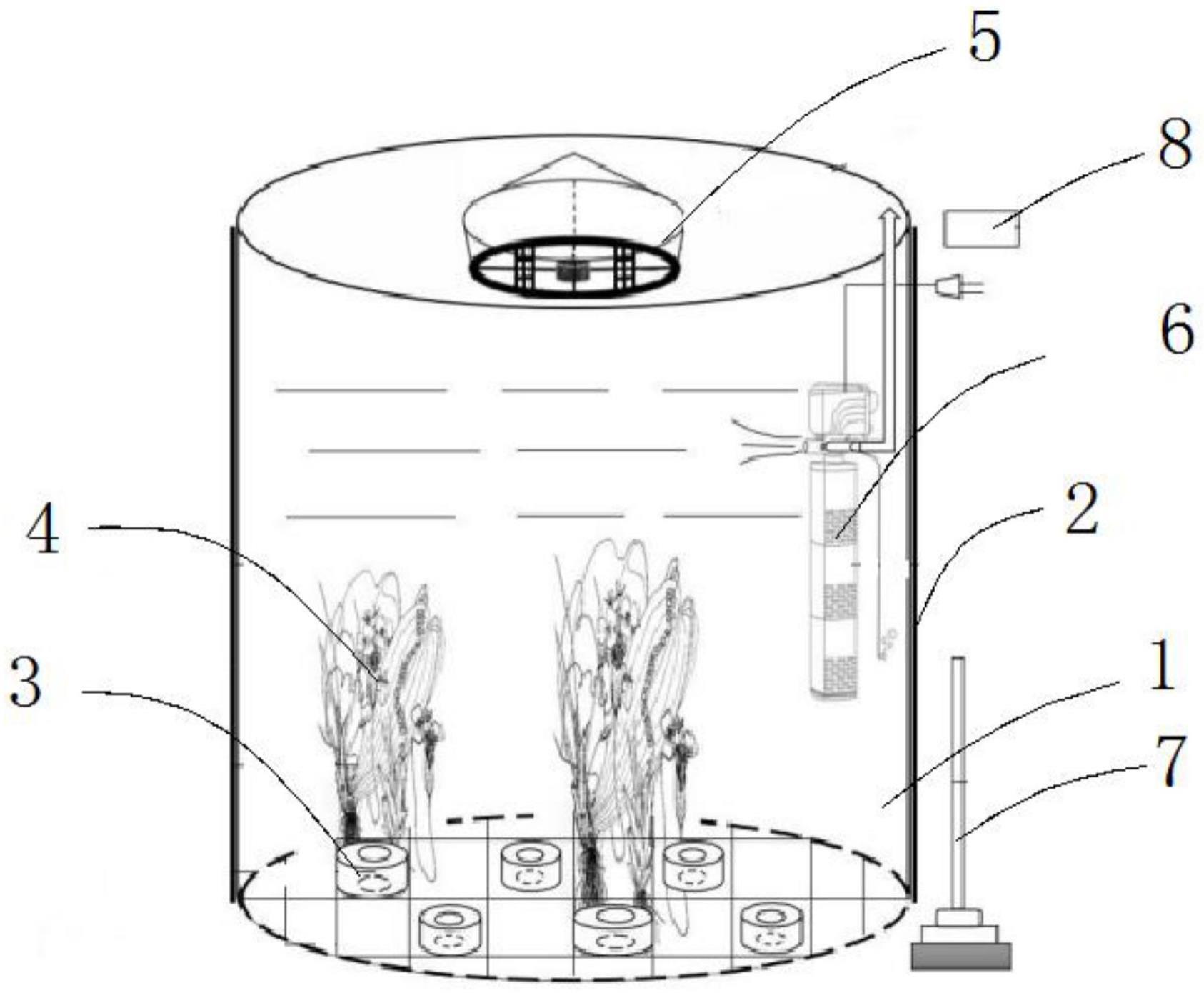

2、为解决上述技术问题，本发明提供的室内种植海菜花的装置包括：种植缸；黑白膜，所述黑白膜设置在所述种植缸上；多个定植篮，多个所述定植篮均设置在所述种植缸的底部，所述定植篮包括活动篮，所述活动篮设置在所述种植缸内，所述活动篮下方设置有定植环；海菜花，所述海菜花设置在所述定植环内；杀螺驱虫器，所述杀螺驱虫器设置在所述种植缸内；自动过滤器，所述自动过滤器设置在所述种植缸内。

3、优选的，所述种植缸的一侧设置有抽水泵，所述种植缸的一侧设置有电源开关，所述电源开关与所述抽水泵电性连接。

4、优选的，所述定植篮还包括营养棉、卡扣和多个转轴，所述营养棉设置在所述定植环内，所述卡扣设置在所述活动篮上，多个所述转轴对称设置在所述活动篮上。

5、优选的，所述杀螺驱虫器包括漂浮板，所述漂浮板设置在所述种植缸内，所述漂浮板上设置有诱螺器。

6、优选的，所述漂浮板上设置有电压灭虫网，所述漂浮板上设置有连接管，所述漂浮板上设置有多个支撑管，所述漂浮板的上方设置有防雨盖。

7、优选的，所述自动过滤器包括机头，所述机头位于所述种植缸内，所述机头的一侧设置有吸盘，所述机头的下方设置有出水口，所述出水口上设置有出水管道。

8、优选的，所述自动过滤器还包括过滤桶，所述过滤桶设置在所述机头的下方，所述过滤桶分为物理过滤室、生化过滤室和培菌室，所述物理过滤室内设置有吸附碳，所述生化过滤室内设置有生化棉，所述培菌室内设置有纳米培菌环。

9、优选的，所述机头上设置有连接插座，所述出水管道上设置有气管，所述气管的一侧设置有增氧开关。

10、与相关技术相比较，本发明提供的室内种植海菜花的装置具有如下有益效果：

11、本发明提供一种室内种植海菜花的装置，通过在种植缸水面设置漂浮可移动杀螺驱虫器、内壁设置自动过滤器、底部设置可拆卸营养棉定植环固定海菜花，从而在种植培养海菜花过程中，通过自动过滤器将种植缸内的藻类、螺蛳、虫卵等残渣进行过滤处理，同时该自动过滤器设置出水管道，可循环水流，保证水质清澈，为海菜花生长提供了良好的环境，无需定期清洗种植缸就可以培育出优良的海菜花。

技术特征：

1.一种室内种植海菜花的装置，其特征在于，包括：

2.根据权利要求1所述的室内种植海菜花的装置，其特征在于，所述种植缸的一侧设置有抽水泵，所述种植缸的一侧设置有电源开关，所述电源开关与所述抽水泵电性连接。

3.根据权利要求1所述的室内种植海菜花的装置，其特征在于，所述定植篮内还包括营养棉、卡扣和多个转轴，所述营养棉设置在所述定植环内，所述卡扣设置在所述活动篮上，多个所述转轴对称设置在所述活动篮上。

4.根据权利要求1所述的室内种植海菜花的装置，其特征在于，所述杀螺驱虫器包括漂浮板，所述漂浮板设置在所述种植缸内，所述漂浮板上设置有诱螺器。

5.根据权利要求4所述的室内种植海菜花的装置，其特征在于，所述漂浮板上设置有电压灭虫网，所述漂浮板上设置有连接管，所述漂浮板上设置有多个支撑管，所述漂浮板的上方设置有防雨盖。

6.根据权利要求1所述的室内种植海菜花的装置，其特征在于，所述自动过滤器包括机头，所述机头位于所述种植缸内，所述机头的一侧设置有吸盘，所述机头的下方设置有出水口，所述出水口上设置有出水管道。

7.根据权利要求6所述的室内种植海菜花的装置，其特征在于，所述自动过滤器还包括过滤桶，所述过滤桶设置在所述机头的下方，所述过滤桶分为物理过滤室、生化过滤室和培菌室，所述物理过滤室内设置有吸附碳，所述生化过滤室内设置有生化棉，所述培菌室内设置有纳米培菌环。

8.根据权利要求6所述的室内种植海菜花的装置，其特征在于，所述机头上设置有连接插座，所述出水管道上设置有气管，所述气管的一侧设置有增氧开关。

技术总结

本发明提供一种室内种植海菜花的装置。所述室内种植海菜花的装置包括种植缸；黑白膜，所述黑白膜设置在所述种植缸上；多个定植篮，多个所述定植篮均设置在所述种植缸的底部，所述定植篮包括活动篮，所述活动篮设置在所述种植缸内，所述活动篮下方设置有定植环；海菜花，所述海菜花设置在所述定植环内；杀螺驱虫器，所述杀螺驱虫器设置在所述种植缸内；自动过滤器，所述自动过滤器设置在所述种植缸内。本发明提供的室内种植海菜花的装置具有保证缸体内部的水质清澈、防控蚊虫、提供营养物质等优势，满足了海菜花的生长需求，提高了海菜花的人工培育技术。同时，该装置系统还具有设计巧妙，操作简易，便捷性强，便于工作人员对海菜花进行日常种植管理等特点。

技术研发人员：牛敏敏,向乾乾,常学秀,侯秀丽,龙文玉,张梅

受保护的技术使用者：昆明学院

技术研发日：

技术公布日：2024/1/16
