前言

本专栏适用于动手能力比较强的一类玩家，即使动手能力不强的话也可以一步一步学习相关知识，边学边做是可以做到的。只要有恒心和耐心，不怕困难都能做出一个自己满意的手台。所以废话不多说，请让我们开始吧

同时，特别感谢lizardbeans大大的github（iidx）项目，Lipastomies大大的github（bms）项目，wufe8大大为我解答了众多问题。还有无数我参考过的做手台的先辈们，这里一并表示感谢！

WARNING：本教程仅供参考，本人技术也有限，不保证能解答所有的问题

先放张美图吸睛

1.所需的材料

电子类

国产微动*9 30r 黑色按钮*3 白色按钮*4 60.2r（全部购自佳正）

（可选）LED灯*9 同时，记得要给手台加灯的话尽量买5v的，12vLED需要另外设计电路来连接（开发板可提供的电压不足）

当然，为了手感可以去买更好的三和按钮，和别的厂家的微动开光，这里不过多赘述。

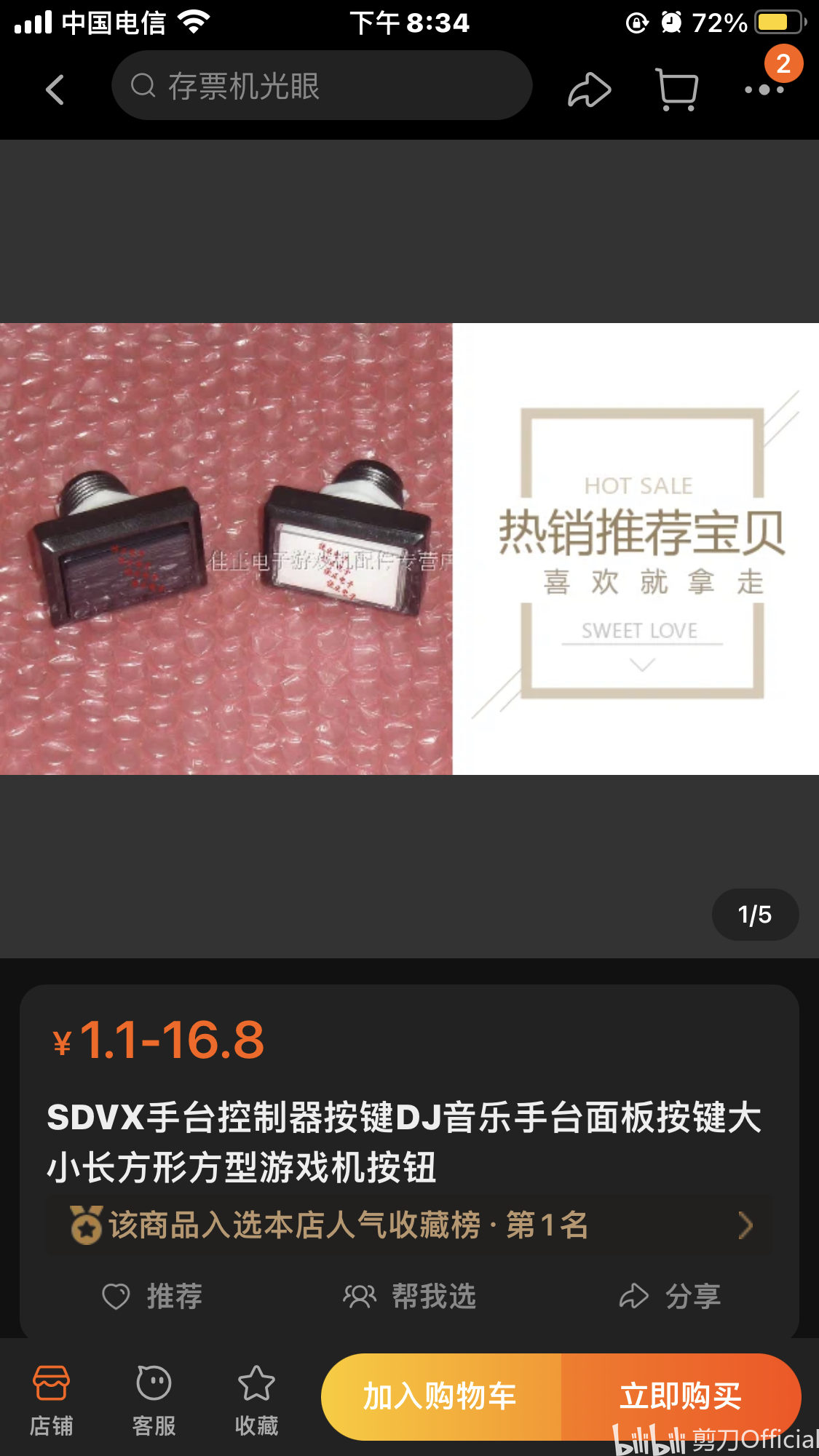

按钮

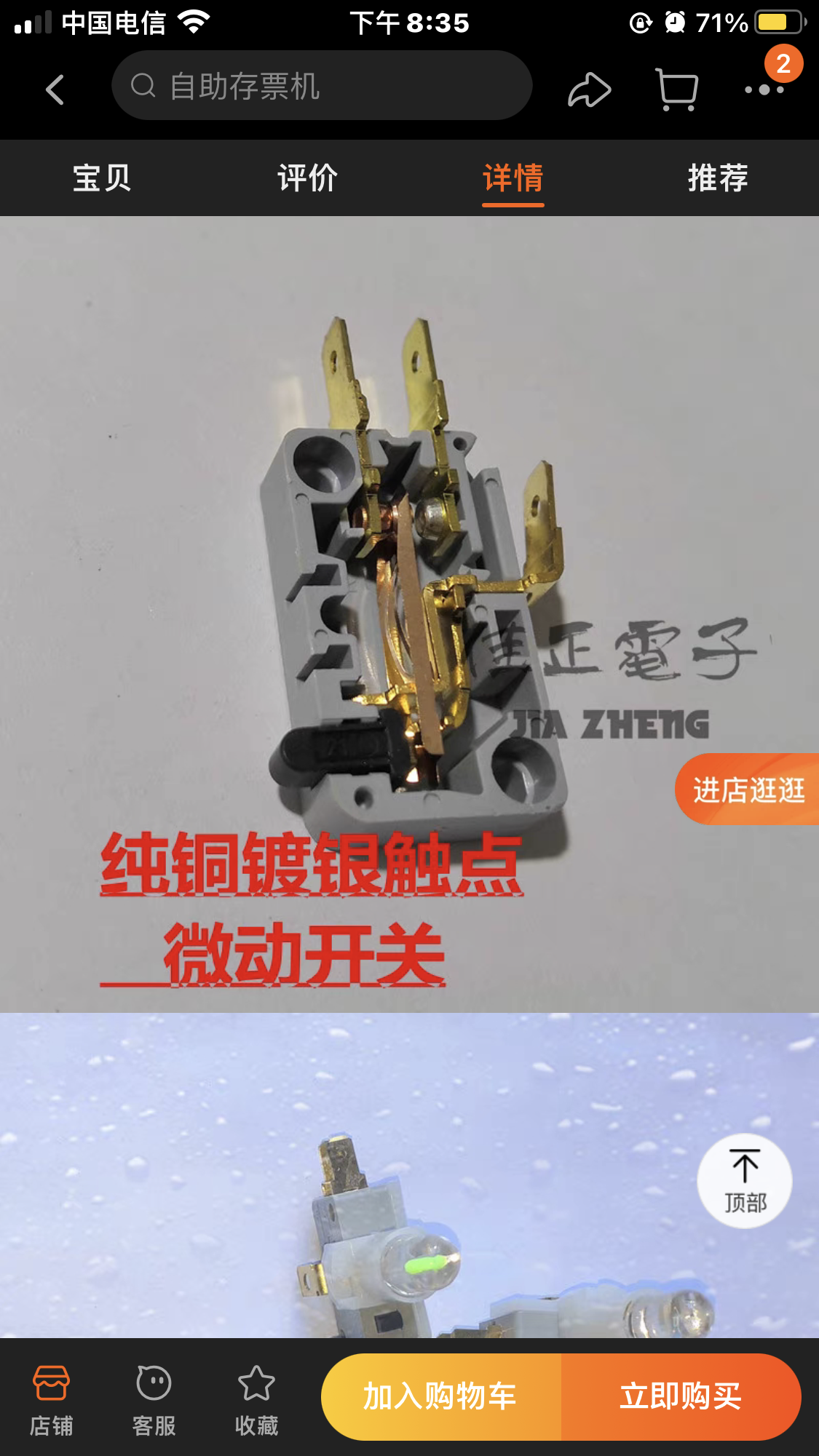

记得买对微动类型

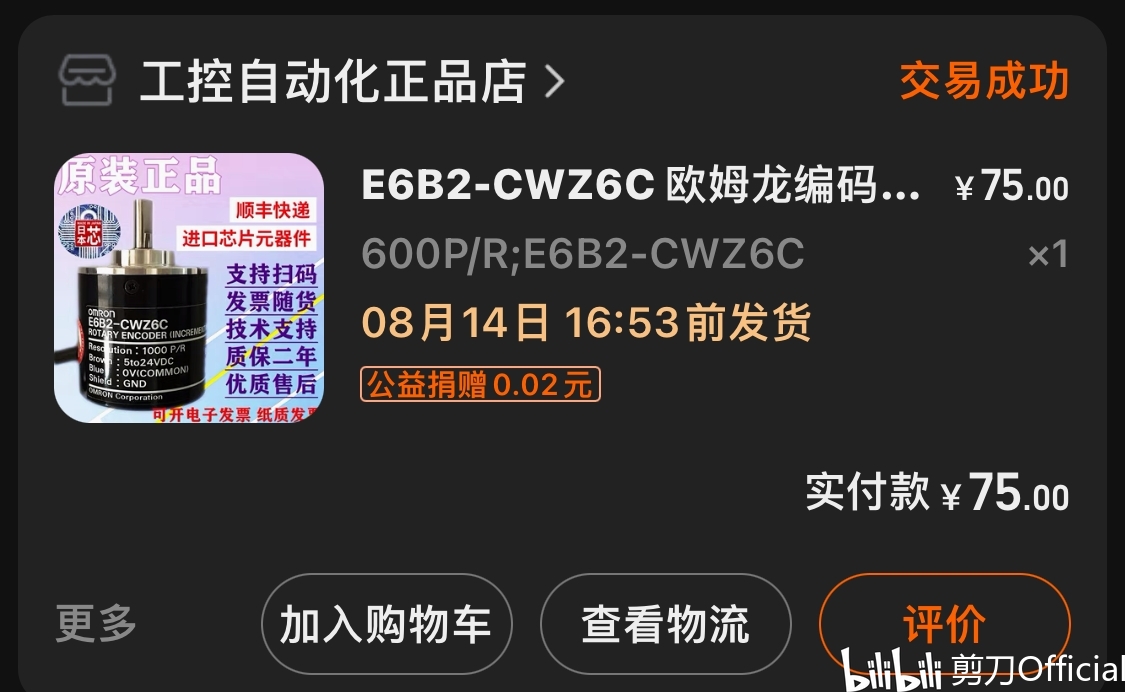

很重要的编码器 欧姆龙E6B2-CWZ6C 600P/R NPN 75R

注意不要买错型号，如果想省钱用国产编码器，编码器请选择600P/r的型号，同时注意是不是5-24v 或 5v的。ps：贵的编码器手感会更稳定！！！要选择NPN的，不然要改代码！！！

好贵！ 最贵的组件之一

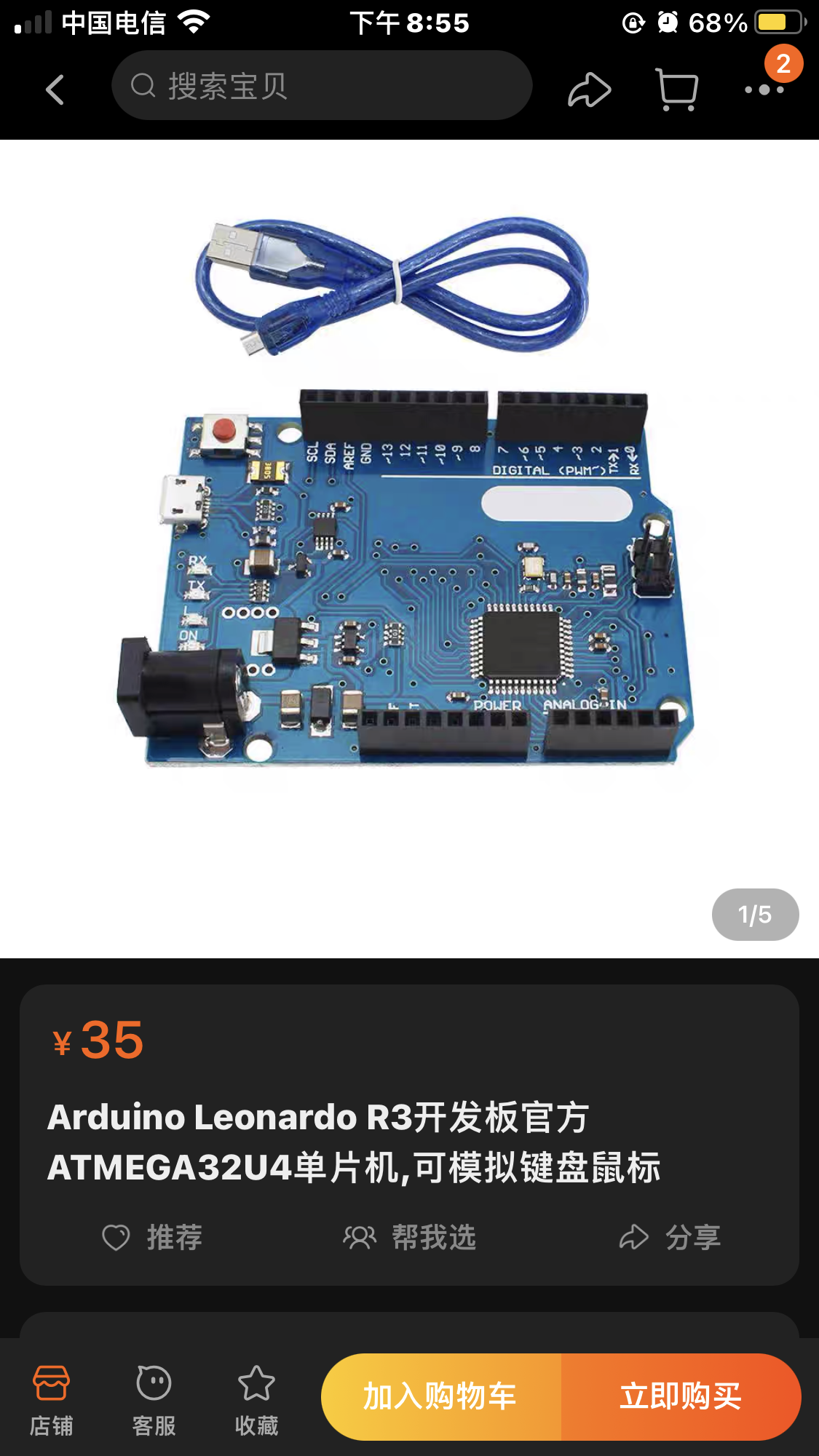

手台驱动硬件 arduino Leonardo R3 35r

整个手台的灵魂所在。搞硬件的应该会很熟悉吧。其实arduino的大多数开发板都可以，但是方便起见这里选用r3.同时，因为这个开发板用的micro b口，所以说要解决接线问题可以走两个路子1.usb延长线 2.micro b转type c（要能传输数据的）

涨价了这玩意

2.接线类

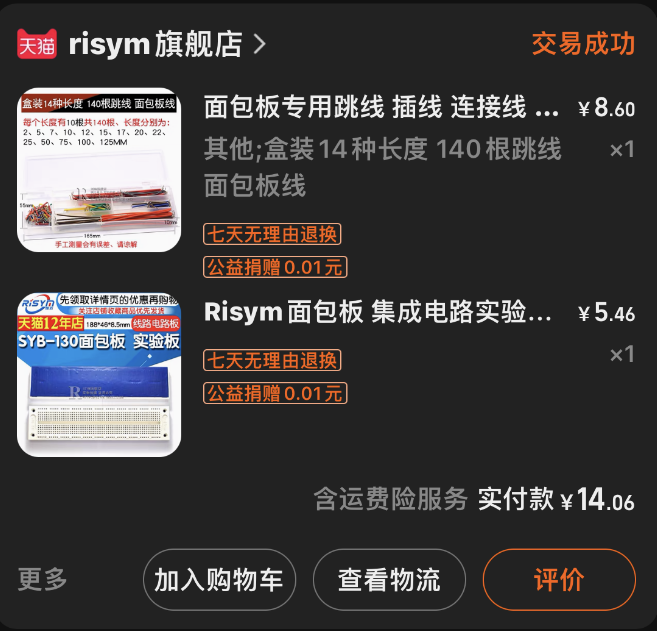

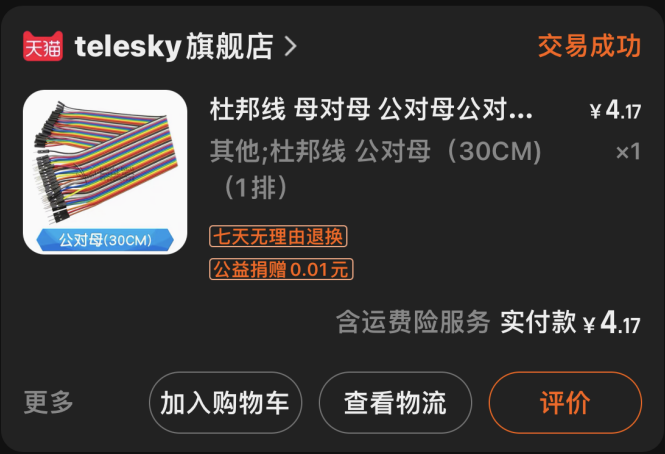

杜邦线公对公 40mm*一排；6.3插簧端子&护套*一包；尼龙扎带*一包；面包板一个（跳线为选购项目，因为已经有杜邦线了）；

3,工具类打#为非必须

①电烙铁&压线钳 二选一（有压线钳比较方便，但电烙铁会更省钱，同时泛用性广）；

②#热熔胶枪（固定排线，各种组件会非常方便！尽量选购100w的，线下五金店都有卖）；

③齐全的螺丝刀组；

④一把剪刀或者剥线钳

⑤#万用表（排查接线故障很方便）

⑥M3 螺丝螺母套组（长度依你在手台上打孔螺丝来确定）12mm&20mm

M5的也可以买点，看你的打孔需求 如果你做的是lizardbeans大大的方案

就按这个买

⑦#金属角码，用于链接手台部件，4个，看你的手台孔位位置

4.外壳

这里由你来决定！只要能打，你用空气当外壳也可以。纸板，kt板，亚克力，铝板都可以！

当然，我这里采用的亚克力方案，可以兼顾重量与强度。我定做亚克力板散件花了120r

5.盘皮

有很多选择，这里提供一种思路（感谢浮世_Ukiyo的方案）毛毡上撒爽身粉(?

对盘面手感的最起码要求就是搓动阻尼合适，不会卡键

所以最基础成本为 开发板+按键+微动+编码器+杜邦线+扎带+角码+面包板+6.3插簧+M3螺丝+亚克力板+micro b线

最终成本（不含运费）：412.5元 （截止自2022/8/）

2.制作开发板部分

请大家先去这个网站下载arduino编程软件

如果连接慢，可以先去太极创客– Arduino, ESP8266物联网的应用、开发和学习资料 (taichi-maker.com) 这里找到arduino编程软件的镜像下载

太极创客的ariduino课程也非常好！强烈推荐，可以先看前面的教程，直到看到面包板的课程，对制作手台尤其是零基础的有极大的帮助（站内也有他们的教程录屏）

我在这里先写IIDX的教程，之后是BMS的（为什么不做一个BMS/IIDX双模式台呢？我也是这么想的，但是刷iidx固件在bms端会出现盘子暴动的bug。所以这里教的是单模式台，如要切换模式请下载手柄模拟软件或者改接线路）iidx固件下载请移步至GitHub - lizardbeans/diy-iidx: Arduino Leonardo code to make a Beatmania controller. Included CAD files for laser cutting materials. 搜索lizardbeans再配合网页机翻就能找到项目了

BMS侧在github内搜索Lipastomies，找到他的BMS controller项目下载他的固件程序

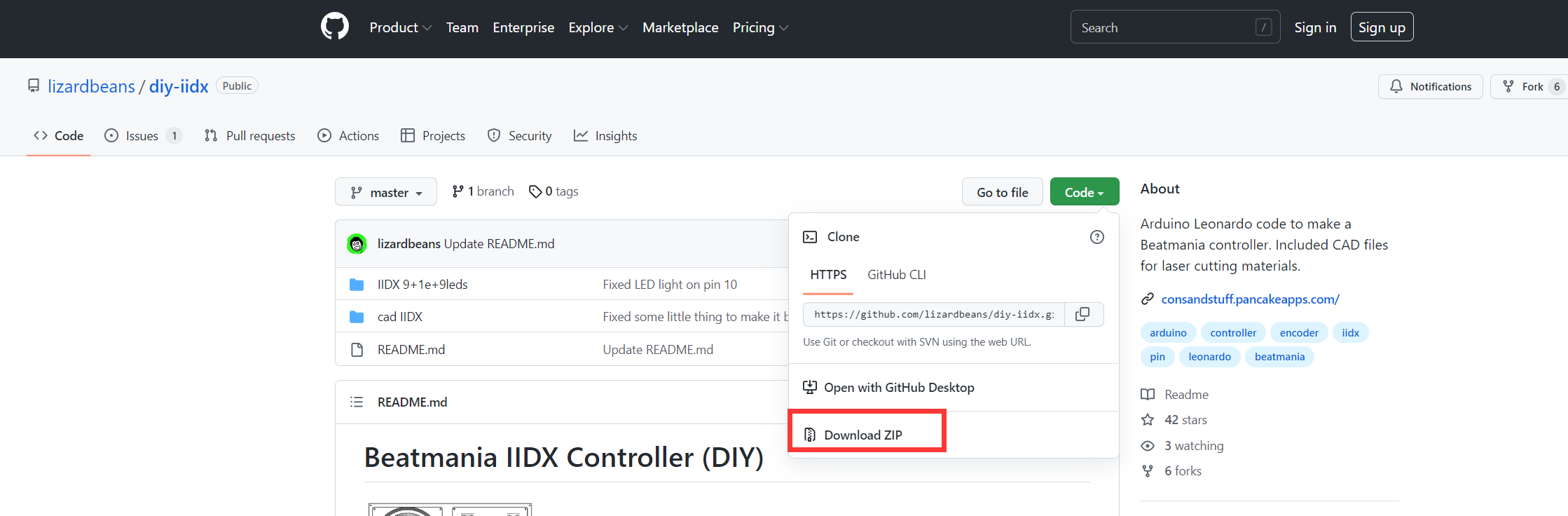

先去github下固件

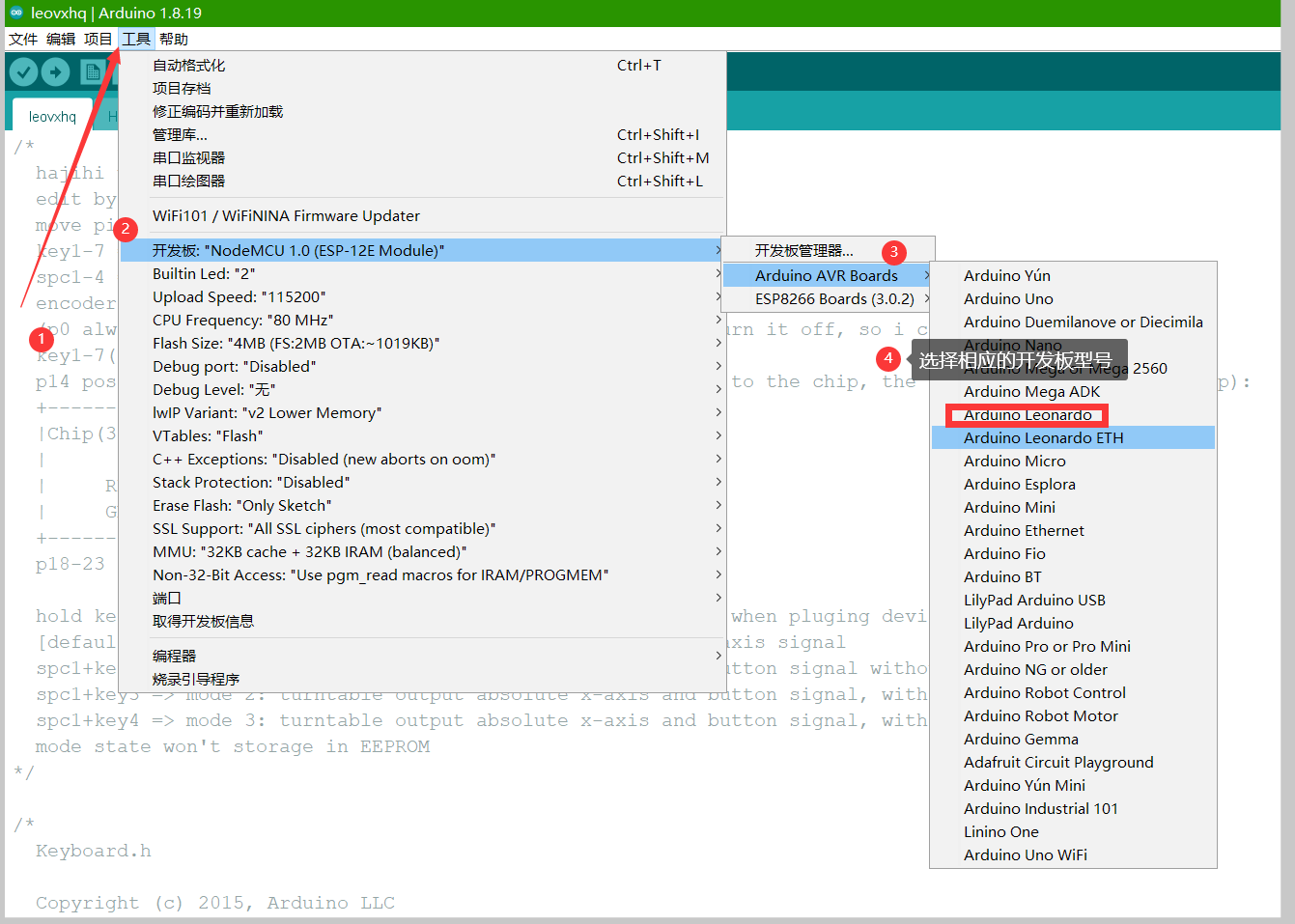

2.下载好arduino后，打开选择开发板，同时选择端口，一般不会是COM1，当你把开发板和电脑连接起来时，多出来的COM x就是开发板的端口

工具栏倒数第4个选择端口

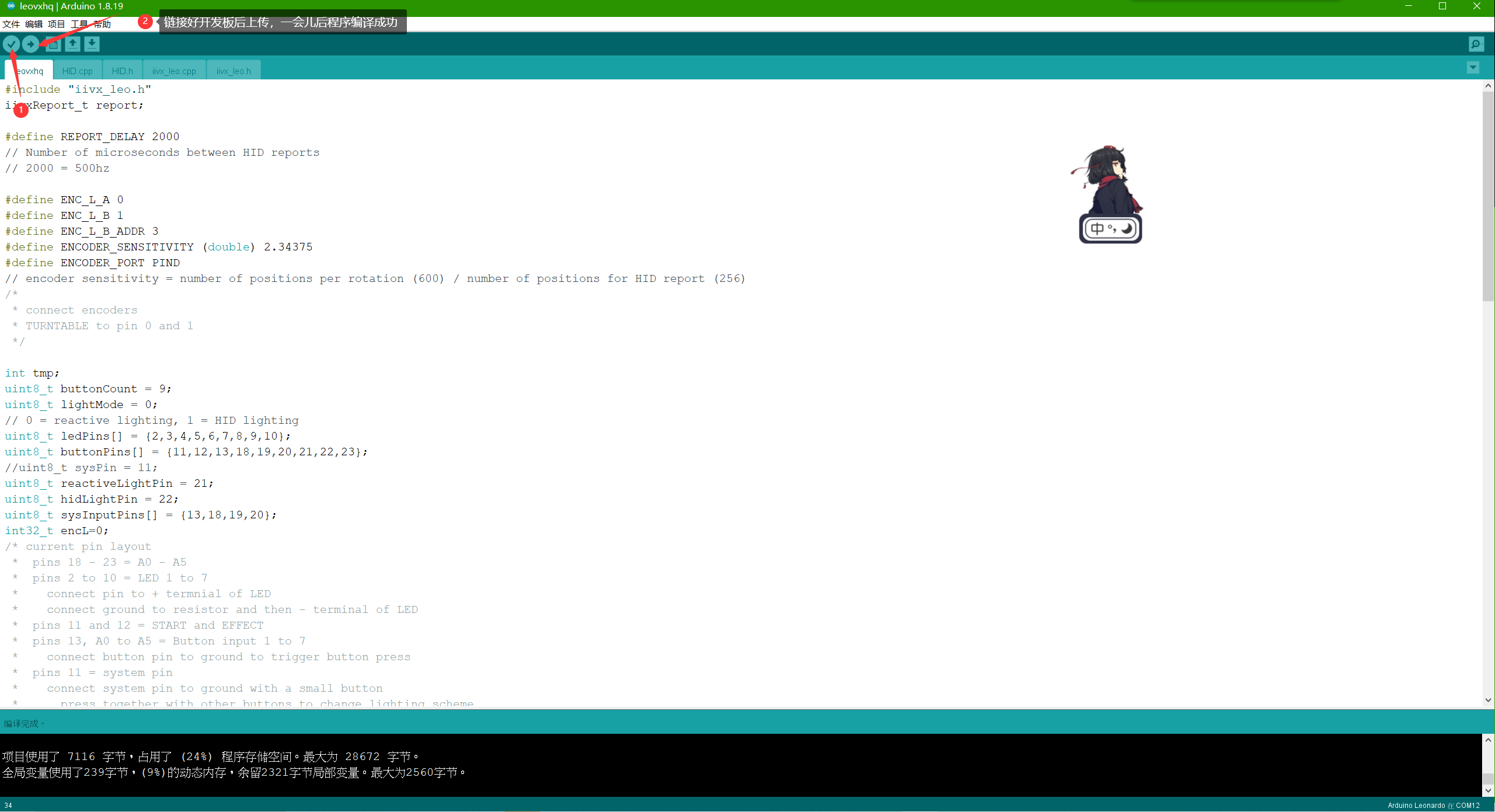

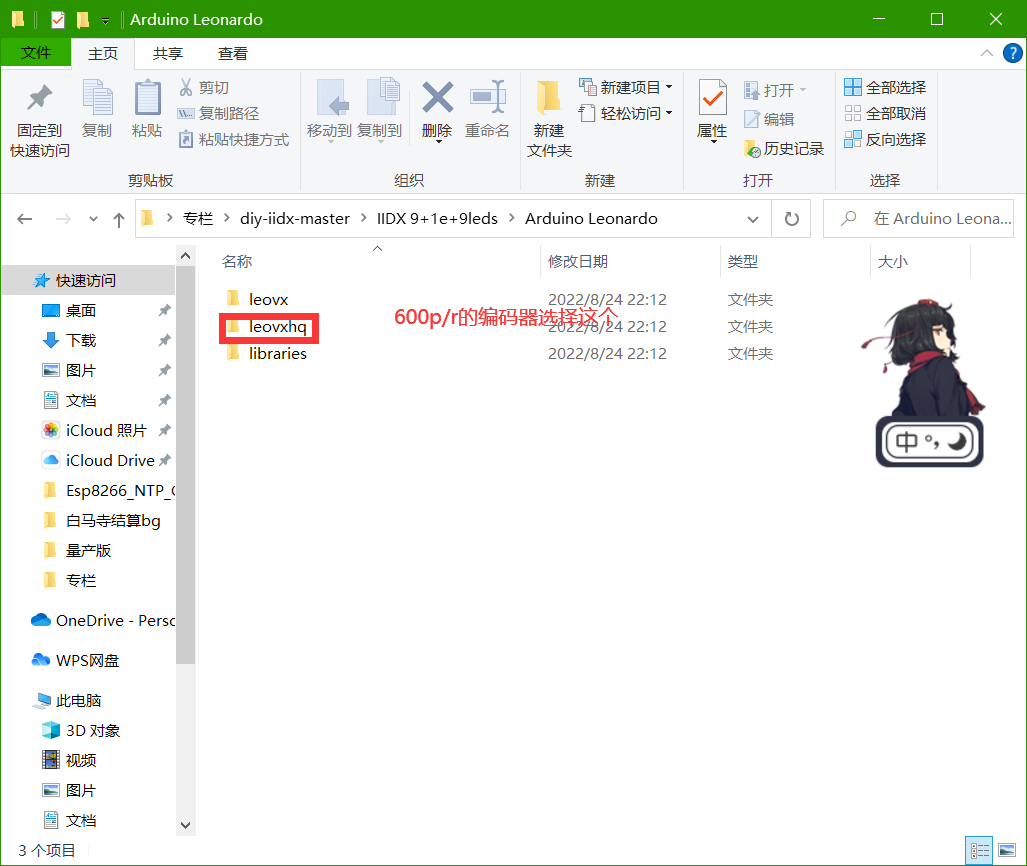

3.打开iidx手台.IDE，如果你的编码器为600p/r，选择程序 路径\diy-iidx-master\IIDX 9+1e+9leds\Arduino Leonardo\leovxhq

BMS侧

同IIDX的流程，但需要特别注意提前装好作者所使用的代码库。什么？你问我不会安装.ZIP库至arduino内？请百度或者仔细看太极创客的教程，有讲到的。

至此，你已经完成了主板的烧录！如果流程正常，一般不会出现缺库或命名不正确的现象。

3.线材制作&按键测试

这里我采用的做法是焊接，耐插拔的强度很一般，是省钱之选，有钱还是尽量买个压线钳子吧

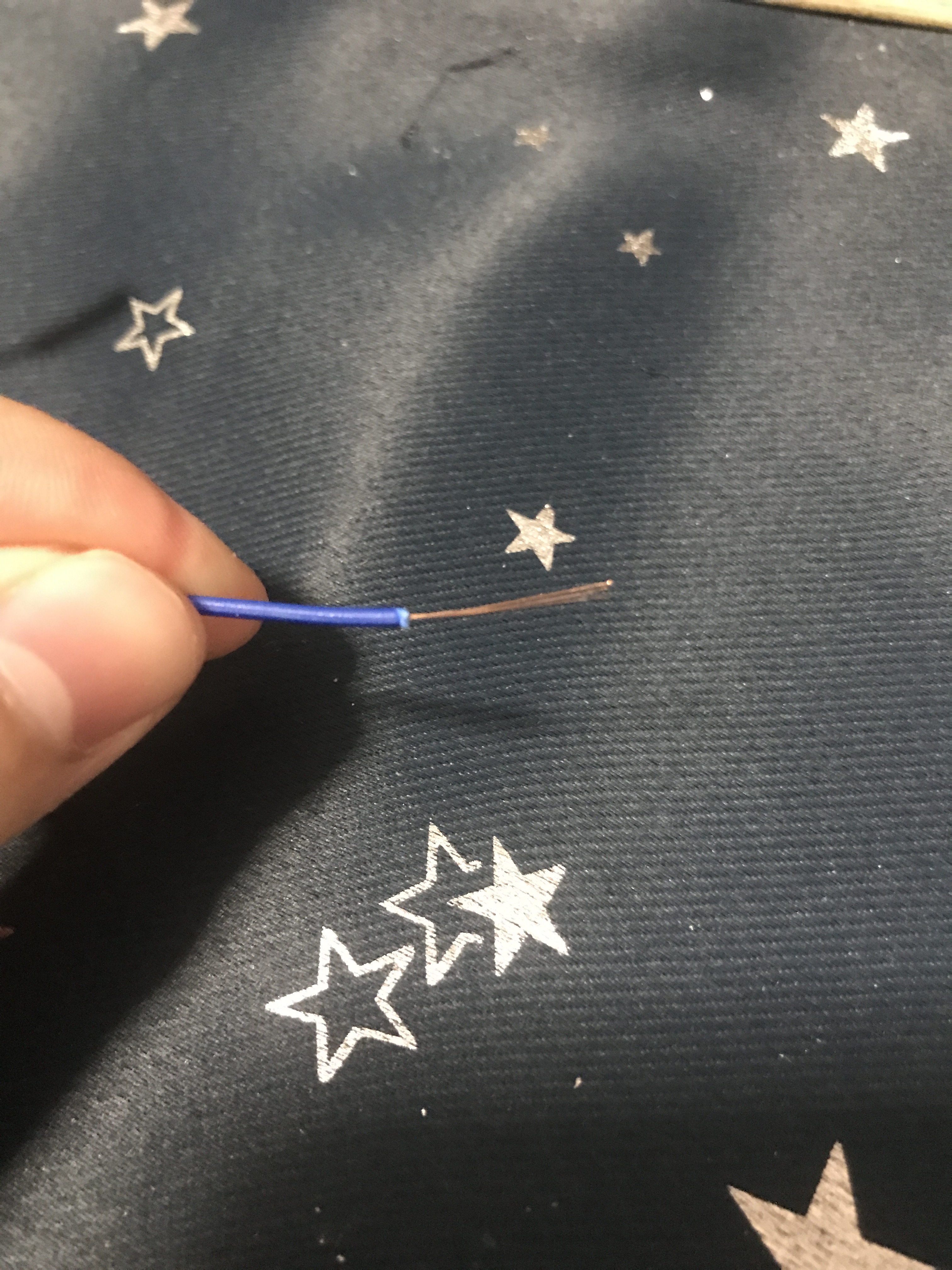

先把杜邦线剥开

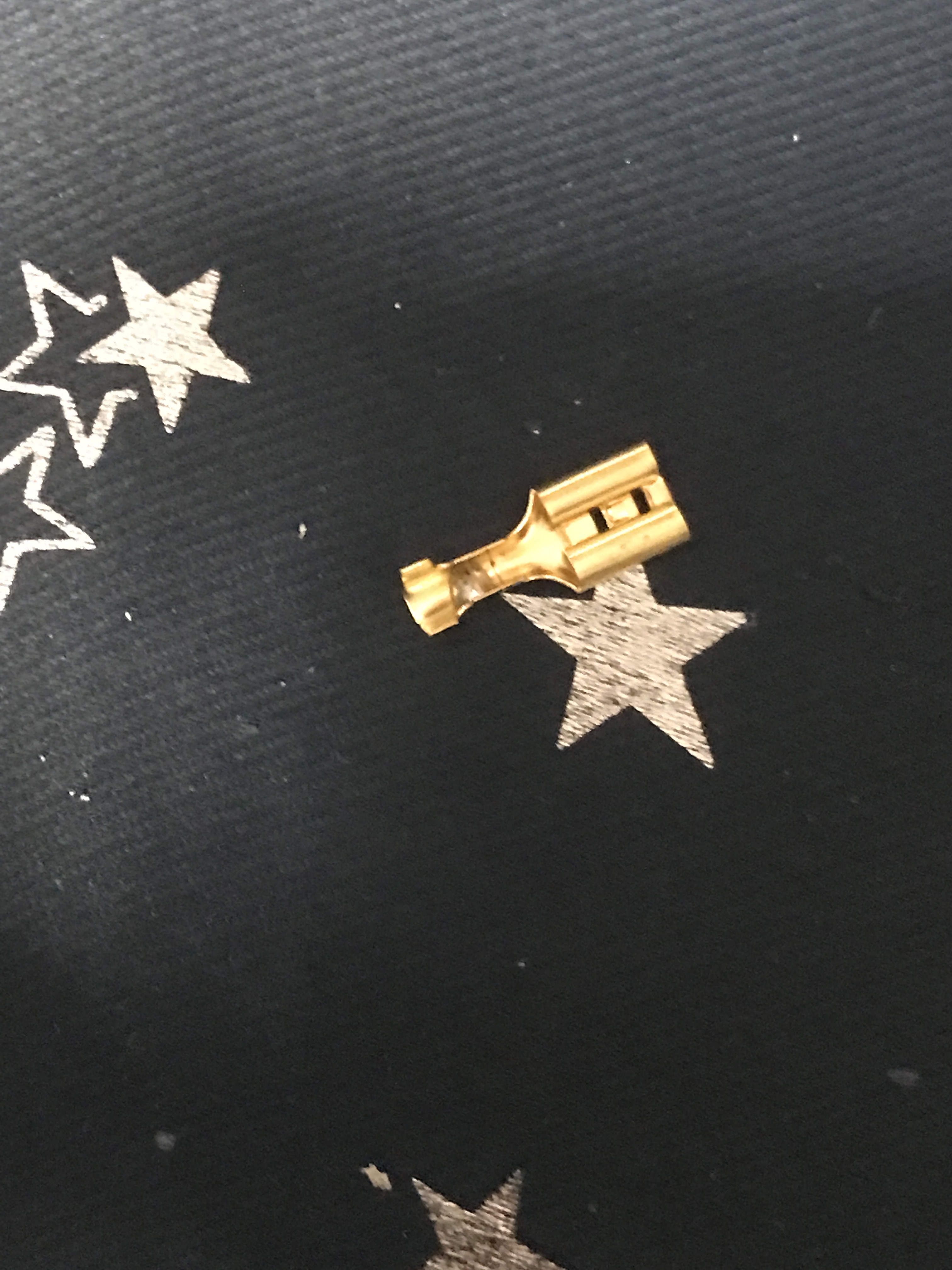

2.在烙铁上上点锡，不要太多，同时在6.3端子上也上点锡，不好上锡的话可以点一点松香。

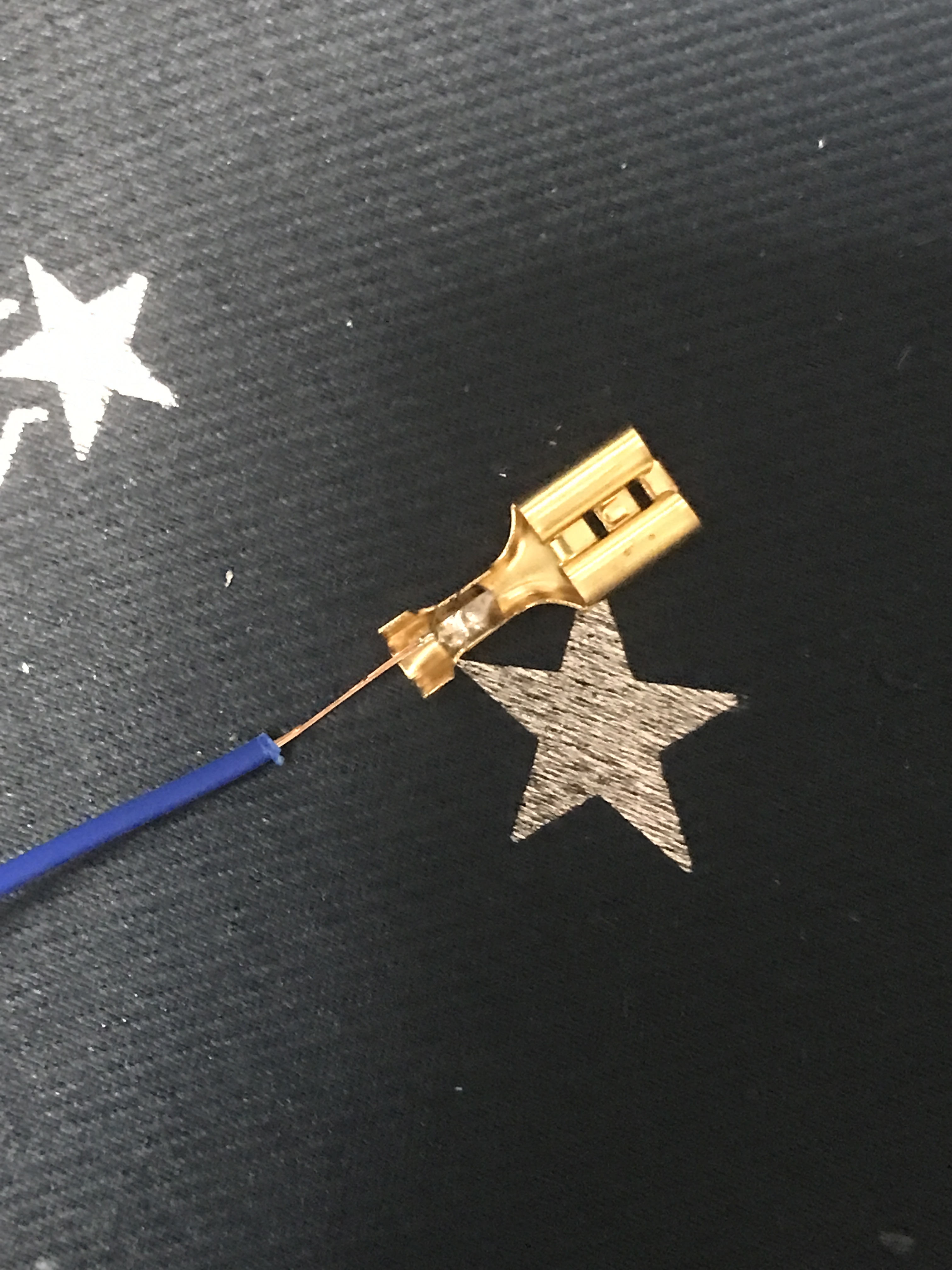

3.熔化焊锡，将线插进锡里等冷却，同时冷却好后再补点锡增加强度

另一头不做处理，是插针型的公头。这样往复的做18根线，我们就完成了线材备料。

接下来，我们来连接微动开关，因为这个手台的原理就是开发板检测开关部分的通断(0/1)来发送信号，所以我们找出微动开关的地线和火线口来接好就行。COM口就是地线，NO一般是火线。（如果这段你看不懂我在说什么，那么你定是九年教育的漏网之鱼！可以去问问物理老师怎么接线）

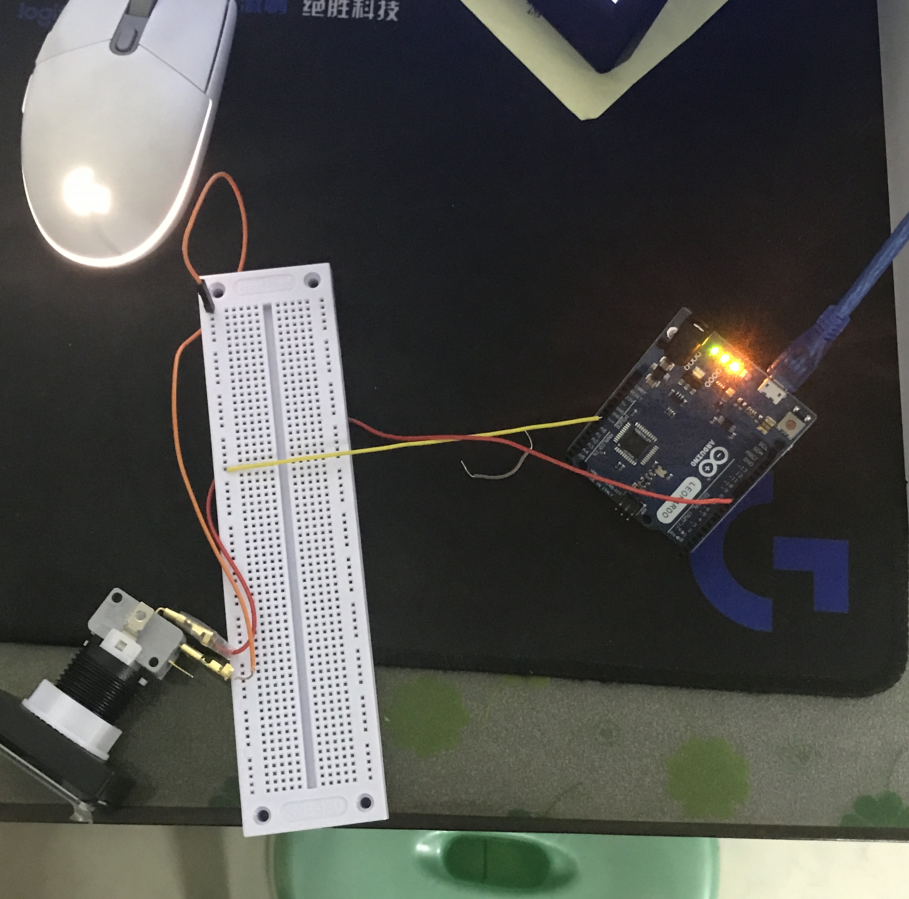

这里我推荐先接线还有装好按钮测试一下。不要问我怎么链接微动开关和按钮（这么简单真有人不会嘛，不过开关和按钮扣起来比较费力气，推荐用个撬棒辅助）。地线链接开发板的GND（ground的英文缩写），火线数字口13号，如果不行就接模拟口a0，测试bottom1或2（1号或2号键）

图片我乱接的，别在意

IIDX方案给出的接线表，完全模拟手柄输入，大家多留意，以后还会提到

BMS侧呢，则是com口接地，火线接A2口

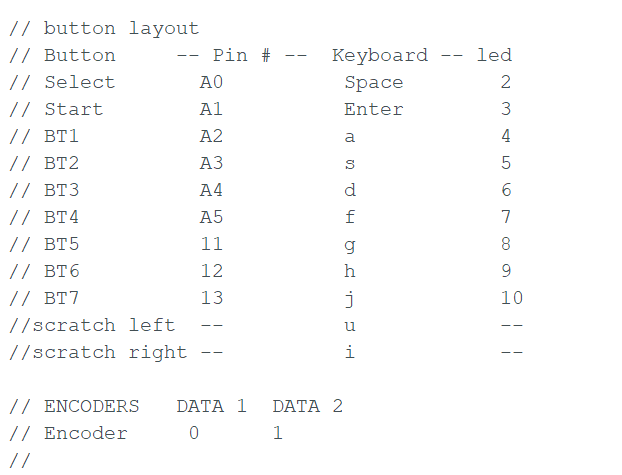

BMS方案的接线表，完全模拟键盘输入

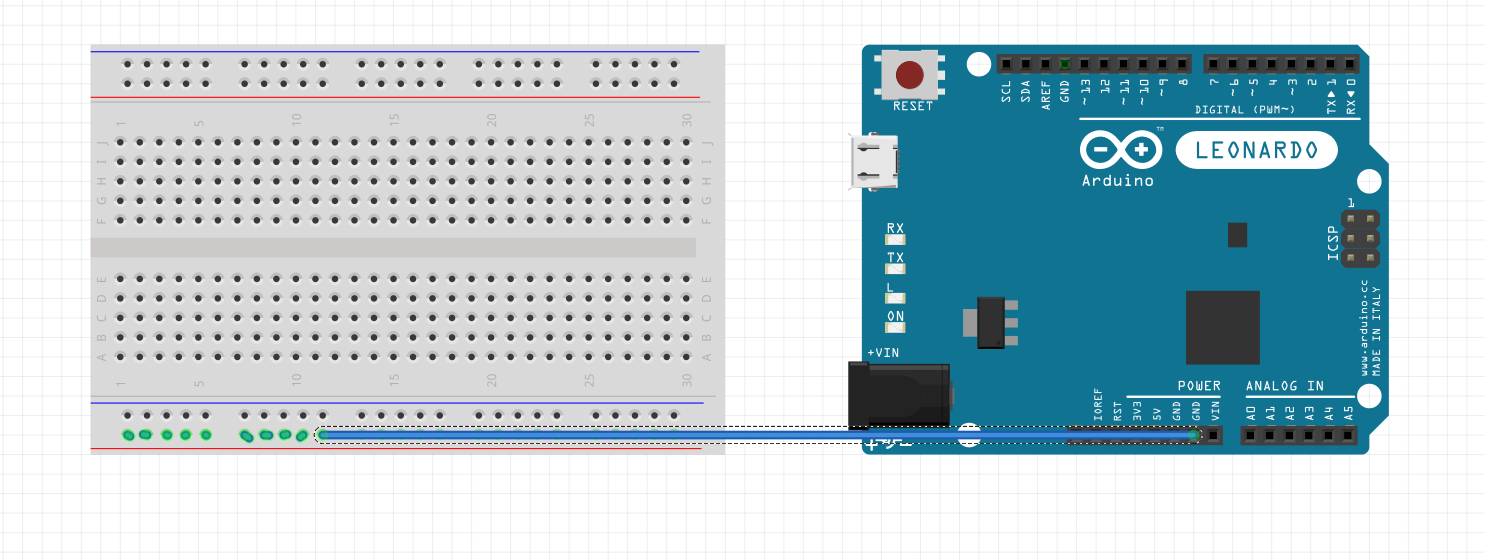

如果这步你成功了，那么我们离成功很近了。剩下的事情就是按照接线表接好所有的开关。同时你肯定会有疑问，开发板只给了3个地线口，这怎么够用呢？该请出我们的面包板了，我们把地线都并在一起。同时引出一根公用地线连接至开发板上（面包板用法请参考太极创客的教程）

一种办法之一

粗略表示一下，4.编码器链接

大的要来了！这段很关键，这段很关键，这段很关键。拿到编码器你会发现有5根线伸出来（有的国产编码器只有4根）一般编码器上面的贴纸会告诉你线材的定义

拿欧姆龙的E6B2举例，

棕色是火线（5v），蓝色是地线，黑色是 A相，白色是B相。

棕色接开发板上的5V独立供电口，蓝色接地，A相依照接线表接到0口，B相1口（这段为BMS侧操作，iidx侧我没测试过，应该也是同理）

对于bms，如果你连接好后扭动编码器出现了u i等一大串这两个字母，那么恭喜你，你成功了。

IIDX侧则是模拟鼠标沿着x方向移动，类似于sdvx手台旋钮的处理方法

（碎碎念，这段把我搞崩溃了。第一次做固件乱刷，各种搞不清楚，用了iidx的固件测试bms，出现了触摸编码器飞速翻页的bug和皿键高速持续触发。理论上iidx固件在bms上是能用的，开启鼠标擦盘应该就行了，但本人就是不成功。遂找了个bms专用固件）

test5.外壳制作

没有外壳怎么行！该做外壳了。这里我们可以直接采用lizer大大的现成方案。

亚克力加中密度纤维板，仿DJdaoFPS台设计。内板部分请看lizardbeans的另一个帖子，链接贴在评论区

蜀黍你的格局有够低的，都不能放站外链接

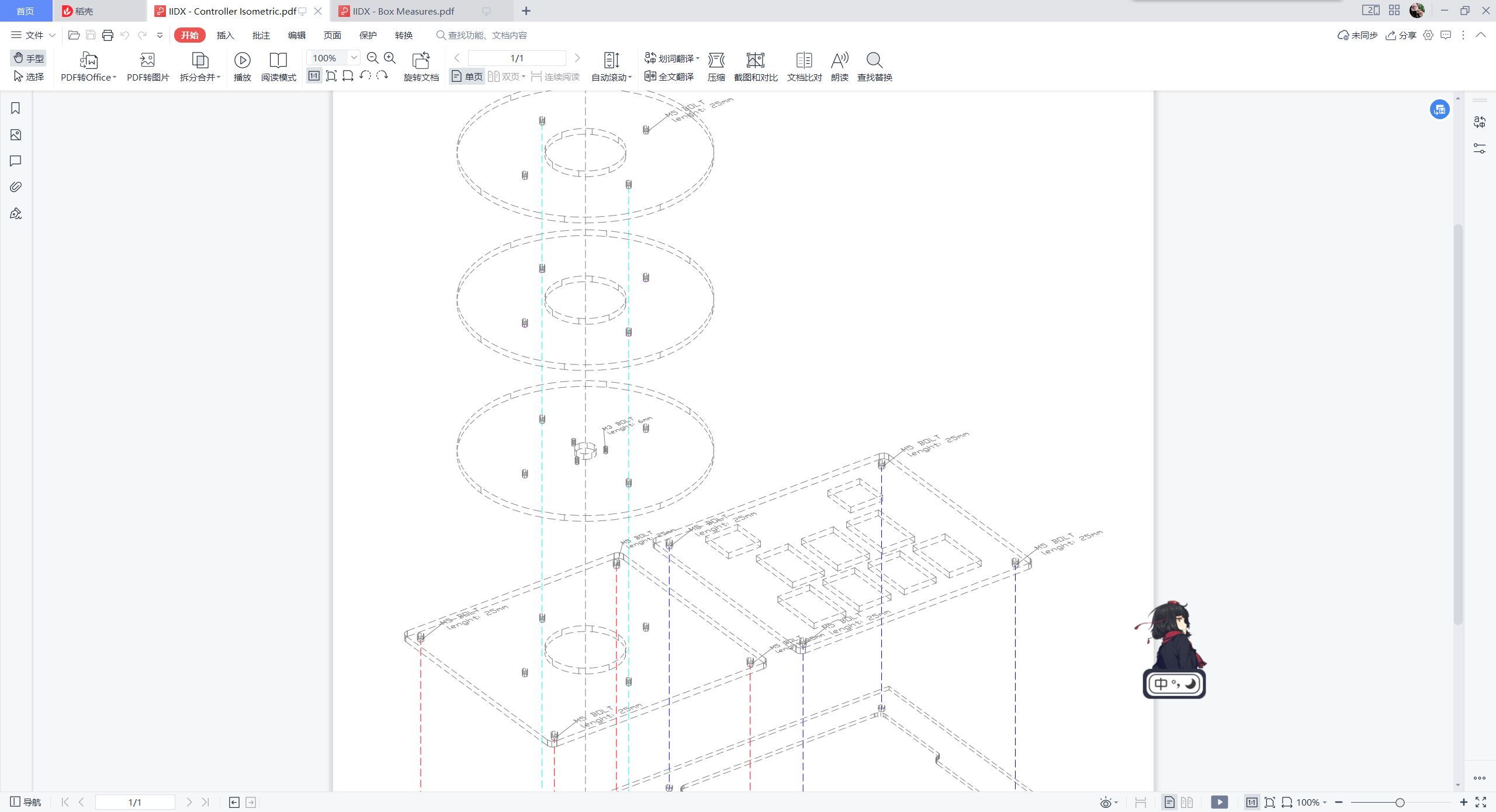

pdf给出了各部件的链接方法

给我认真的看图纸，去找淘宝店家切亚克力时一定要确定好自己所需要的孔径大小，当然，图纸都有写出来，务必自己亲自阅读一遍彻底弄清！！孔位大小应选择M5的，盘子部分的记得参考PDF中给出的链接数据和螺丝长度。别忘了设计一个usb出线口。（固定编码器的螺丝一定要用M3！！）

这里的亚克力板切割一定要看清孔位大小，左边的是亚克力板厚度

如果你和我一样是个大猪鼻，写这篇专栏时才发现了作者真正的链接方法是亚克力板加木板（），你可以像我一样祭出万能的热熔胶，去买几个角码链接键用热熔胶全部链接起来。只要你打胶够多，那么你的手台强度是无敌的！

最后，将螺丝扭上，编码器装好，盘子装好。享受游戏吧！

BMS用户记得将按键设置成asdfghj，皿为u和i，start键为enter，select为space。大功告成！
