建设无尘车间工程是涉及到众多学科的综合型工程,好的设计方案是工程完美实现的基础,也是前提条件。当前,科学技术日新月异,各类工业产品加工生产过程趋向精密化、微型化,特别是微电子、生物、药品、精密机械加工等高速发展,使洁净技术得到日益广泛的应用。无尘车间根据不同的应用方向,会有很多其他的叫法,但不管针对任何行业,无尘车间都具有其共性。今天我们来解读一下无尘车间的等级划分以及设计要求。
一、无尘车间是什么
无尘车间是一种特殊的生产或制造环境,旨在最大程度地减少或完全消除空气中的灰尘、微粒、细菌等污染物。无尘车间通常采用高效的空气过滤系统和严格的进入控制措施,以确保车间内空气质量达到非常高的标准。
无尘车间的使用场景:需要对产品质量和生产环境进行严格控制的行业。例如:微电子、半导体、制药、仪器仪表、生物技术、食品饮料等。
PS:在这些行业中,任何微小的污染都可能对产品的品质和性能产生不良影响。
二、无尘车间的标准
洁净度和控制污染的持续稳定性,是检验无尘车间质量的核心标准,该标准根据区域环境、洁净程度等因素,分为若干等级,常用的有国际标准和国内区域行业标准。
无尘车间的洁净度级别与对应的适用行业类别,参考标准(ISO DIS 14644-1)
1、一级无尘车间。
适用于:制作集成电路的微电子工业,对集成电路的精准需求为亚微米。
2、十级无尘车间
适用于:带宽小于2微米的半导体工业。
3、百级无尘车间
适用于:医药工业的无菌制造工艺(如外科手术、移植手术)、集成器的制作、电子行业、半导体净化生产车间、高精度净化车间等。
4、千级无尘车间
适用于:高质量光学产品的生产,还有用于安装测验,安装飞机蛇螺仪,安装高质微型轴承等。
5、万级无尘车间
适用于:液压设备或气压设备的安装,同时也可用于食品饮料工业,此外,万级无尘车间在医工业中也很常用。
6、十万级无尘车间
适用于:工业部门(如光学商品、较小元器件、大型电子体系、液压或气压体系的制作),食品饮料的出产,医药工业也常常运用这一等级无尘室。
7、百万级无尘车间
适用于:用于普通洁净区,如级别不高的走道。

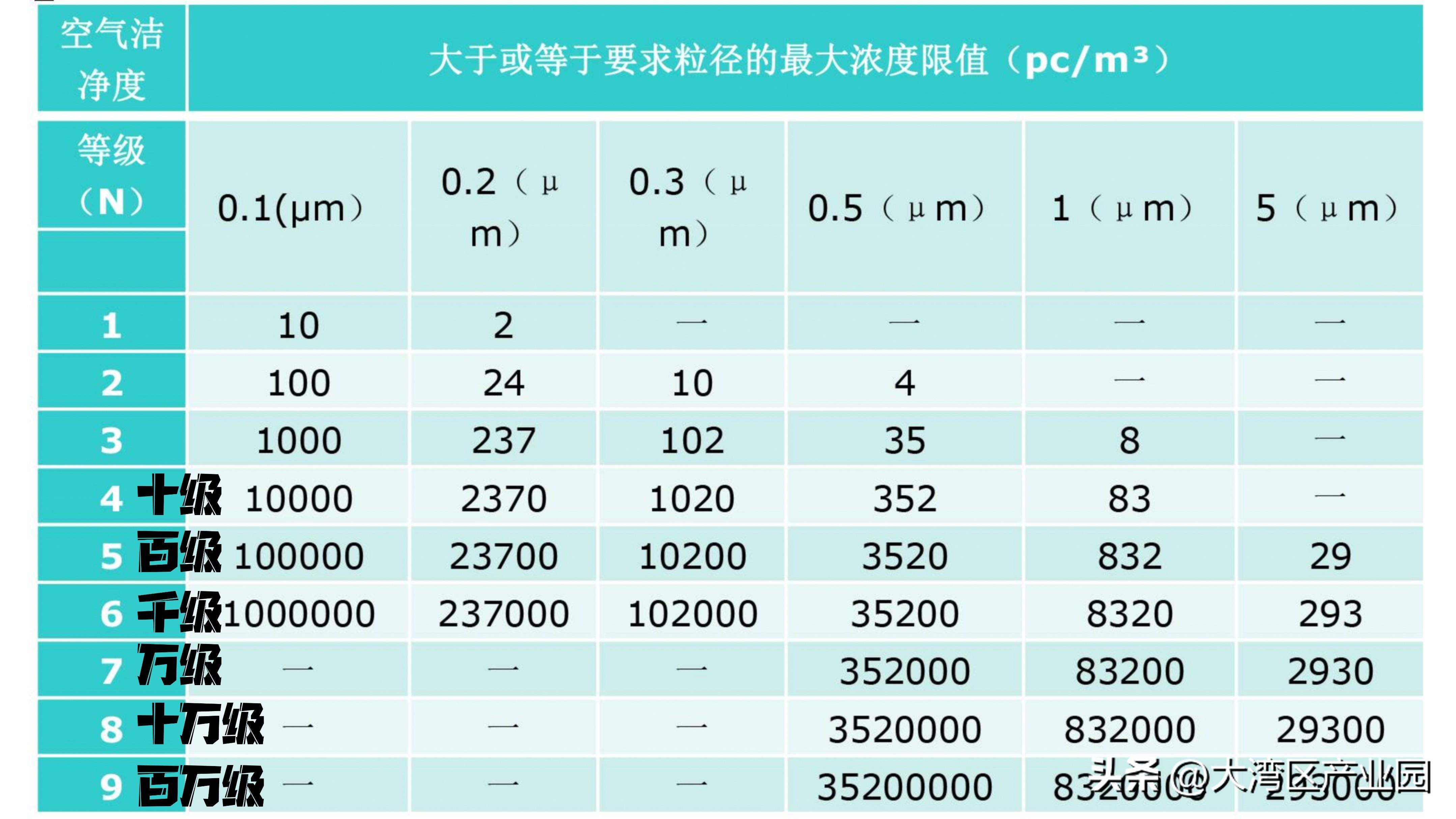

国标GB50073-2013《洁净厂房设计规范》等同采用了国际标准 ISO14644-1中的有关规定,空气洁净度等级分为9个等级。
三、无尘车间的设计要求
1、选择适宜的环境与建造区域
厂址应选择在大气含尘浓度、含菌浓度较低,空气中有害物质较少和周围环境无严重污染源的地方。
厂区内的无尘车间应布置在环境清洁、人物流不穿越或少穿越的地段。
2、合理的平面布置

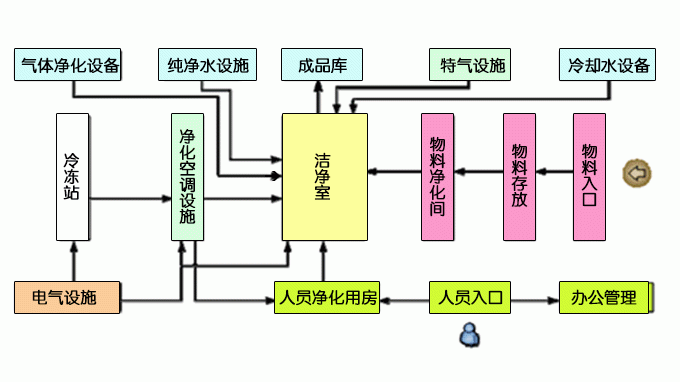

无尘车间内有生产间、辅助间、管理区、公用动力设备区等。
PS:这类房间的设置通常与无尘车间的规模、空气洁净度等级和产品生产工艺要求有关。
3、配套洁净设备

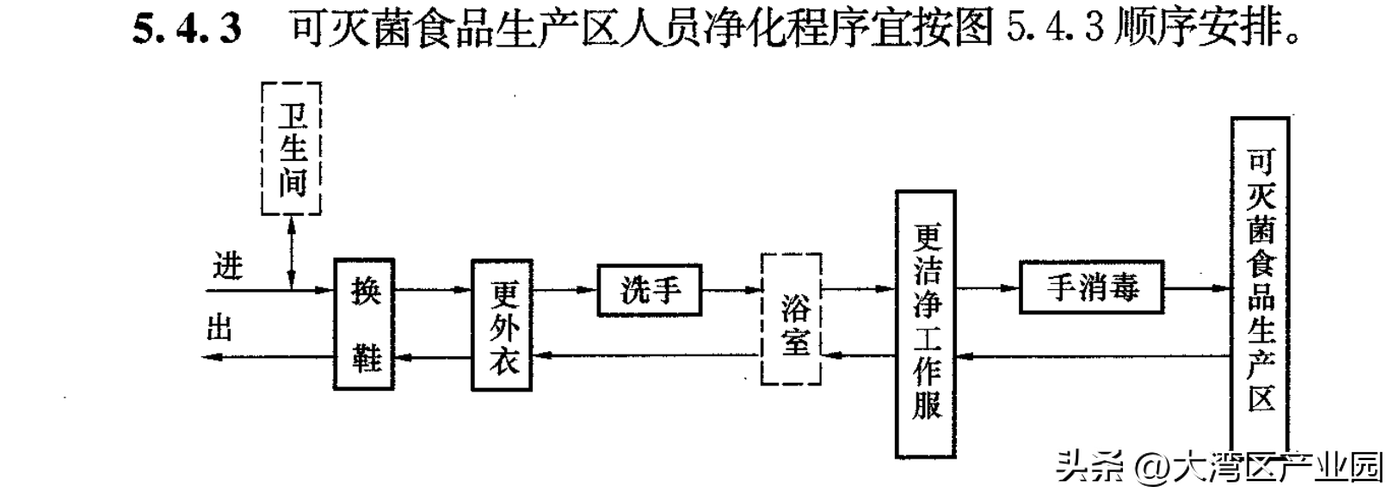

洁净厂房内应设置人员净化、物料净化用室和设施,并应根据需要设置生活用室。
4、配套空气净化通风设备
按照洁净室的洁净等级,合理规划空调净化及进排风系统,保证洁净室内正负压值稳定,确保内部新鲜空气比例。
5、选择合适的建筑材料。
6、防火与疏散
除了一般工业厂房共性因素外,必须处理好以下问题:
室内选用难燃或不燃装饰材料,减少高分子合成材料用量。在平面设计上按防火要求增加不同方向的疏散通道,解决密闭与疏散的矛盾,使各工作区人员能便利的通过走廊疏散至室外。室内和技术夹层安装烟雾报警器,与值班室显示装置相连。在走廊和有潜在火灾危险的房间配置无水无毒灭火器。无尘车间案例图集
1、半导体行业

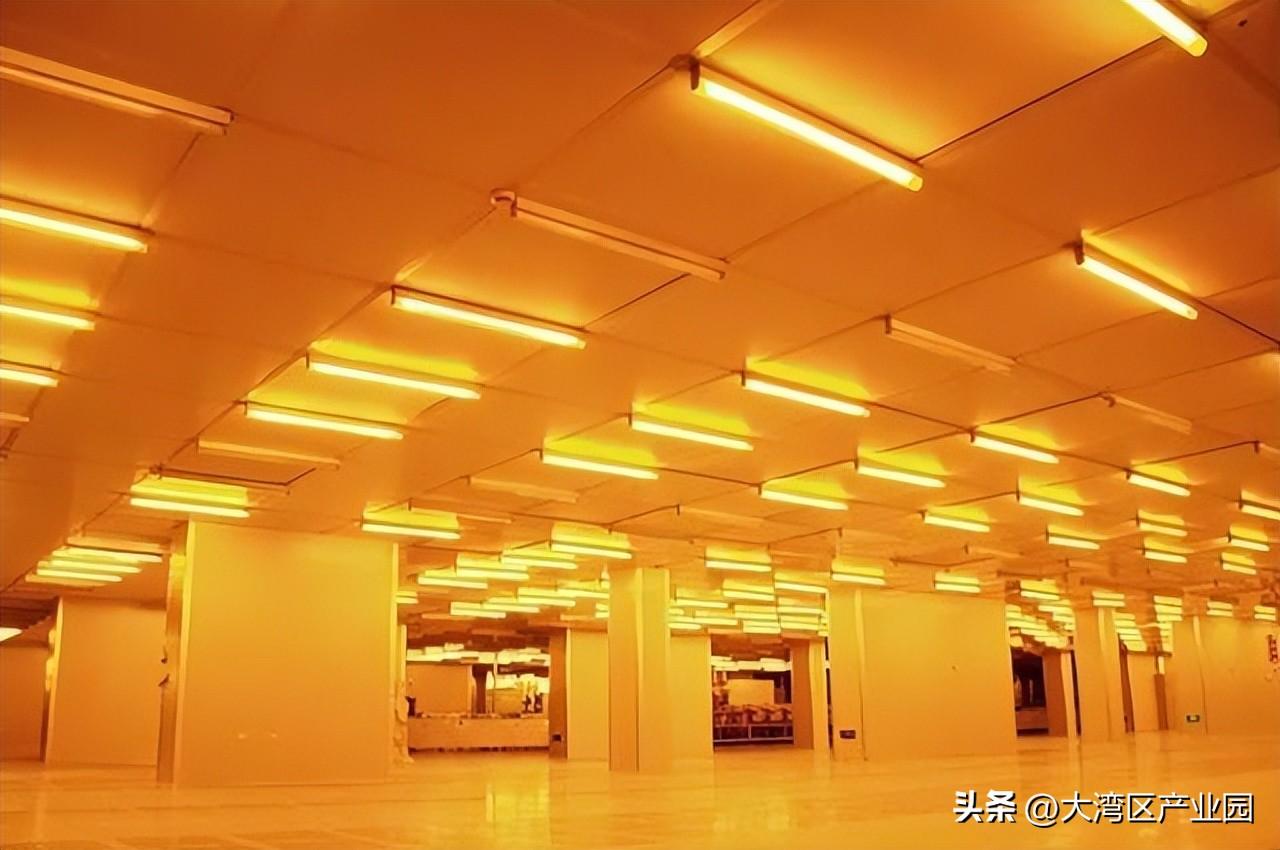

黄光车间多建在百级洁净区,千级洁净区也有涉及

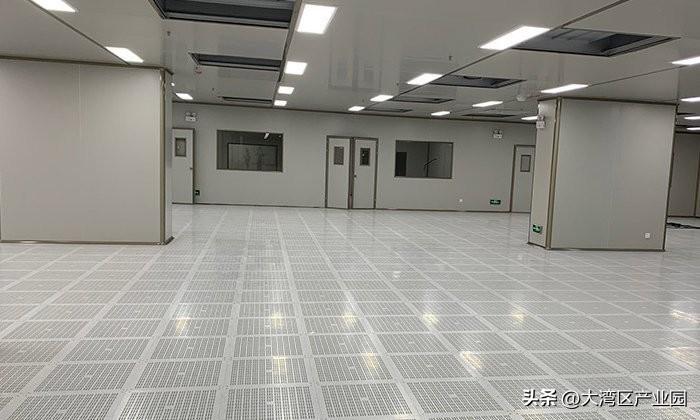

2、半导体无尘车间(高架地板)常应用于百级和千级区域

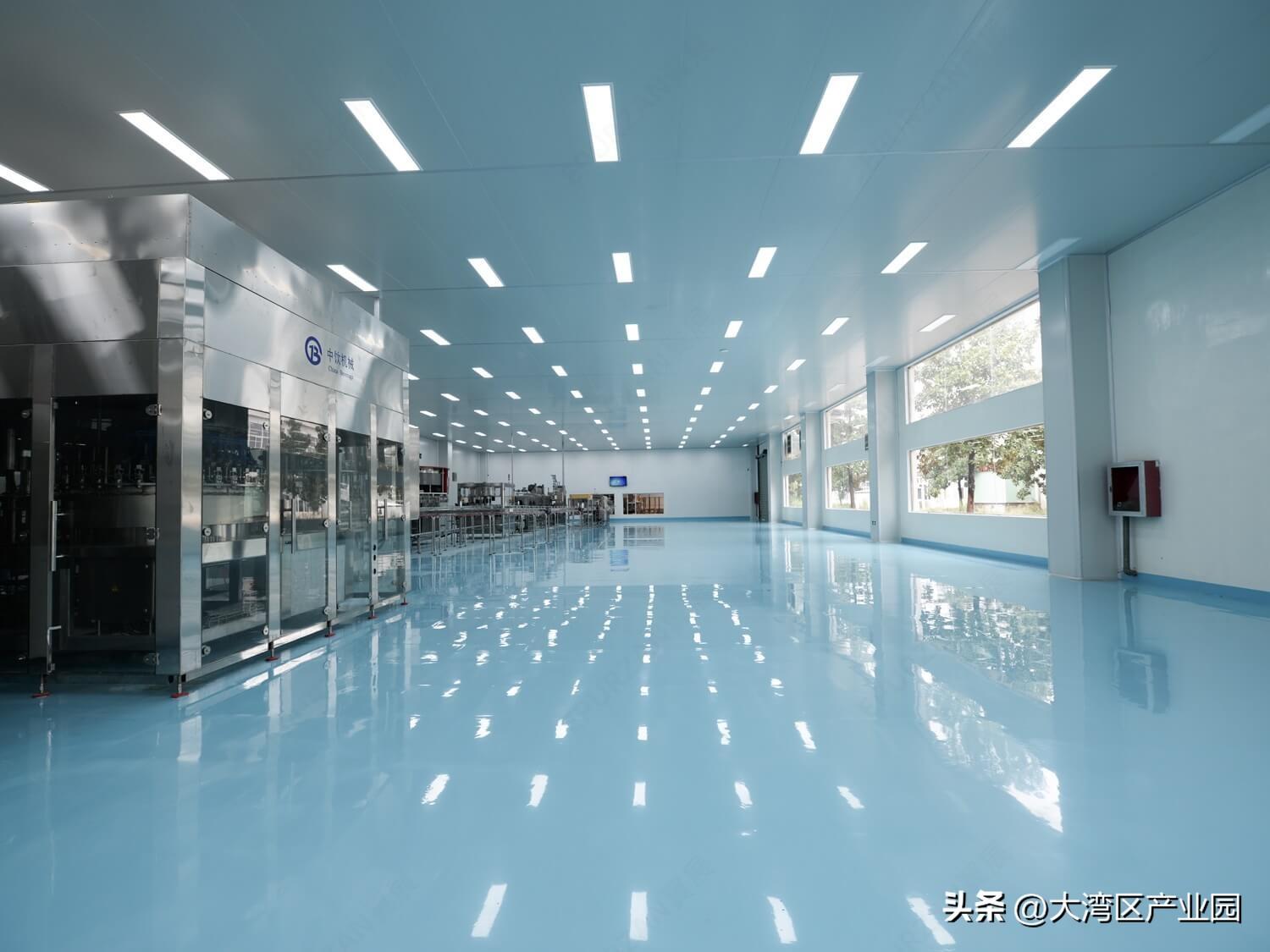

3、常规半导体无尘车间(万级至十万级)
