本实用新型属于电信息采集技术领域，尤其涉及一种基于用电信息采集终端事件上报分析系统的智能作业终端。
背景技术：
随着微电子技术和计算机技术的发展与普及，信息种类的增多以及信息处理方式的多样化，终端设备正向着高速率、多功能、小型化和智能化的方向发展。根据数据终端的功能，可将其分为通用终端、复合终端和智能终端三大类。
目前用电检查现场工作人员现场取证通过拍照及录音方式来完成。由于窃电手段多元化，仅凭借这些取证方法很难满足工作人员需要。随着辽宁省电力有限公司用电信息采集全事件上报工作的推进，用电信息采集终端全事件升级基本完成。用电信息采集终端事件上报分析系统，可布置在移动终端中，现场读取恒定磁场、开表盖记录等重要事件信息，可以读取采集终端多种参数，为用电检查人员带来重要的参考依据。
由于其具有操作系统、编译程序及通信控制程序等系统软件，因此，用户可根据终端应用业务的需要或变化编制和设置各种应用软件，赋予终端新的功能。这类数据终端一般均由微型计算机担任。常规移动作业中断在面对不同的外部环境通常都是统一输出，忽视环境对终端的影响，从而造成安全隐患引发安全事故。
现有的采集作业终端面临着改造的需求。对于采集终端来说，如何适应全国各省各地的差异化需求以及更高的可靠性需求也越发迫切。
技术实现要素：
本实用新型就是针对上述问题，提供一种安全性高、使用方便的基于用电信息采集终端事件上报分析系统的智能作业终端。
为实现上述目的，本实用新型采用如下技术方案，本实用新型包括控制部分、电源部分、后备电源部分、RS485模块、显示驱动部分、显示器、无线通信部分、本地通信部分、信息采集部分、本地接口部分、权限控制部分、遥控部分和遥信脉冲部分，其结构要点控制部分的电源端口分别与电源部分的电能输出端口、后备电源部分的电能输出端口相连，控制部分的信号输入端口分别与信息采集部分的信号输出端口、权限控制部分的信号输出端口、遥控部分的信号输出端口、遥信脉冲部分的信号输出端口相连，控制部分的显示信号输出端口与显示驱动部分的显示信号输入端口相连，显示驱动部分的显示信号输出端口与显示器的显示信号输入端口相连。
控制部分的信号传输端口分别与RS485模块的信号传输端口、无线通信部分的信号传输端口、本地通信部分的信号传输端口、本地接口部分的信号传输端口相连。
信息采集部分的信号传输端口分别与本地通信部分的信号传输端口、本地接口部分的信号传输端口相连；权限控制部分的信号输入端口与工控机的信号输出端口相连。
作为一种优选方案，本实用新型所述控制部分采用cc2530处理器。
其次，本实用新型所述显示驱动部分采用ht1621b型显示驱动芯片。
另外，本实用新型还包括电源控制部分，电源控制部分包括二极管，二极管的阳极与控制部分的控制信号输出端口相连，二极管的阴极分别与电阻R1一端、电容C1一端相连，电容C1另一端分别与电阻R2一端、NPN三极管发射极相连，电阻R1另一端分别与电阻R2另一端、NPN三极管基极相连，NPN三极管集电极分别与电阻R4一端、电阻R3一端相连，电阻R3另一端分别与电源部分的电能输出端口、后备电源部分的电能输出端口、PMOS源极相连，PMOS栅极与电阻R4另一端相连，PMOS漏极分别与无线通信部分的电源端口、本地通信部分的电源端口、遥控部分的电源端口、遥信脉冲部分的电源端口相连。
本实用新型有益效果。
本实用新型信息采集部分采集预付费电表相关信息，能实时监测用电信息终端运行状态。
本实用新型后备电源模块可以在作业终端失去正常电源供应后，继续为作业终端供电，维持作业终端必要的正常运行。
本实用新型控制部分分别读取本地通信部分、无线通信部分、遥控部分、RS485模块、遥信脉冲部分的运行状态，控制部分根据读取的运行状态标志对本地通信部分、无线通信部分、遥控部分、RS485模块、遥信脉冲部分进行控制。
本实用新型权限控制部分负责验证控制系统进入人员身份，提高控制系统的安全性和保密性。
本实用新型无线通信部分可将各部件的运行状态和用电信息发送到远程监控中心。
本实用新型遥控部分可接受遥控信号，对各部件进行工作参数设置等。
附图说明
下面结合附图和具体实施方式对本实用新型做进一步说明。本实用新型保护范围不仅局限于以下内容的表述。
图1是本实用新型电路原理框图。

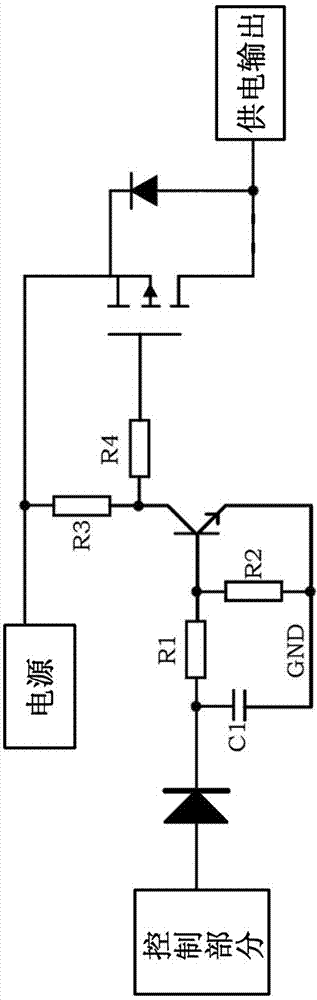

图2是本实用新型电源控制部分电路原理图。
图3是本实用新型降噪增强电路原理图。
图4是本实用新型静电防护电路原理图。
具体实施方式
如图所示，本实用新型包括控制部分、电源部分、后备电源部分、RS485模块、显示驱动部分、显示器、无线通信部分、本地通信部分、信息采集部分、本地接口部分、节点控制部分、权限控制部分、遥控部分和遥信脉冲部分，控制部分的电源端口分别与电源部分的电能输出端口、后备电源部分的电能输出端口相连，控制部分的信号输入端口分别与信息采集部分的信号输出端口、权限控制部分的信号输出端口、遥控部分的信号输出端口、遥信脉冲部分的信号输出端口相连，控制部分的显示信号输出端口与显示驱动部分的显示信号输入端口相连，显示驱动部分的显示信号输出端口与显示器的显示信号输入端口相连。
控制部分的信号传输端口分别与RS485模块的信号传输端口、无线通信部分的信号传输端口、本地通信部分的信号传输端口、本地接口部分的信号传输端口相连。
信息采集部分的信号传输端口分别与本地通信部分的信号传输端口、本地接口部分的信号传输端口相连；权限控制部分的信号输入端口与工控机的信号输出端口相连。
所述控制部分采用cc2530处理器。
所述显示驱动部分采用ht1621b型显示驱动芯片。
本实用新型还包括电源控制部分，电源控制部分包括二极管，二极管的阳极与控制部分的控制信号输出端口相连，二极管的阴极分别与电阻R1一端、电容C1一端相连，电容C1另一端分别与电阻R2一端、NPN三极管发射极相连，电阻R1另一端分别与电阻R2另一端、NPN三极管基极相连，NPN三极管集电极分别与电阻R4一端、电阻R3一端相连，电阻R3另一端分别与电源部分的电能输出端口、后备电源部分的电能输出端口、PMOS源极相连，PMOS栅极与电阻R4另一端相连，PMOS漏极分别与无线通信部分的电源端口、本地通信部分的电源端口、遥控部分的电源端口、遥信脉冲部分的电源端口相连。
控制部分输出高电平控制二极管正向导通后，触发NPN三极管导通，电源通过PMOS管供电给无线通信部分、本地通信部分、遥控部分和遥信脉冲部分。
控制部分输出为非高电平时，二极管不导通， PMOS管不导通，电源与无线通信部分、本地通信部分、遥控部分和遥信脉冲部分电源端口断开。如此，控制部分根据工作状态，实现装置的智能供电，省电节能。
如图3所示，本实用新型可设置降噪增强电路，通过MUTECONTROL模块控制器进行降噪处理，通过BOOSTCONVERTER进行升压转换，减低信号传输过程中的信号衰减，通过BRIOGE全桥电路进行双通道辅助传输。
如图4所示，本实用新型可设置静电防护电路，保护终端不会因静电造成损坏。
可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
