空斗墙是我国一种非常传统的墙体，因其用料省、自重轻、造价低等优点，在民居和寺庙等建筑的建造中得到了大量的应用，示意图见图1。我们在对历史建筑的检测过程中，也经常碰到空斗墙结构，由于砌体结构设计规范从2001版开始不再纳入空斗墙，且目前各设计软件也缺乏对空斗墙直接建模、计算的功能，因此在实际工程中遇到空斗墙，检测和计算往往无章可循【7】【8】。

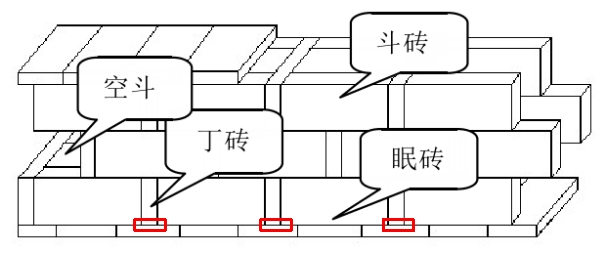

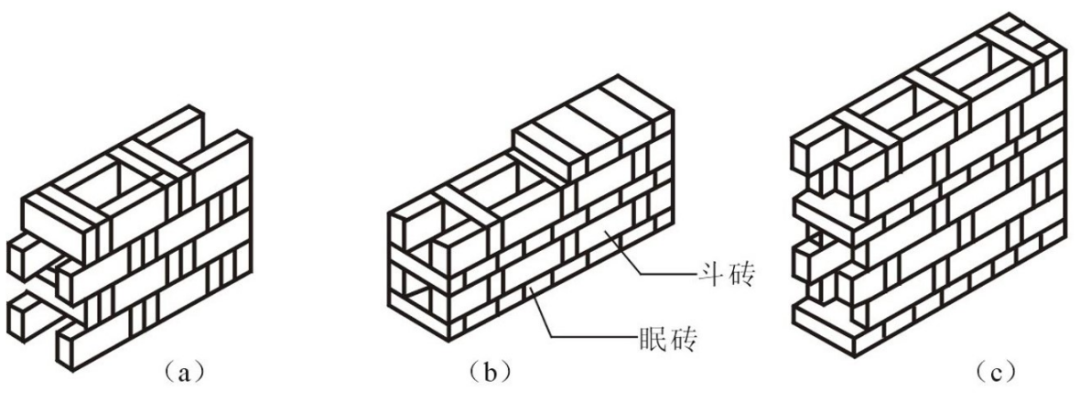

图1空斗墙示意图【8】
本文依托实际工程，结合相关论文规范，阐述了在空斗墙砖强度和砌筑砂浆强度检测过程的要点，以及对后续墙体高厚比、受压承载力的相关验算提出了建议。
某历史建筑建于民国时期，地上2层，主体结构主要采用了空斗墙承重，楼面大部分为木结构、局部楼面为混凝土楼板，屋面为青瓦屋面。总建筑面积约619m2。房屋建筑外墙面采用白色抹灰，但大部分已经脱落、严重老化；内墙面为白色抹灰，但大部分已经脱落、严重老化，见图2；内隔墙多数采用木板隔墙；首层室内地面铺地板砖，现状主要用途为住宅、大部分区域空置。

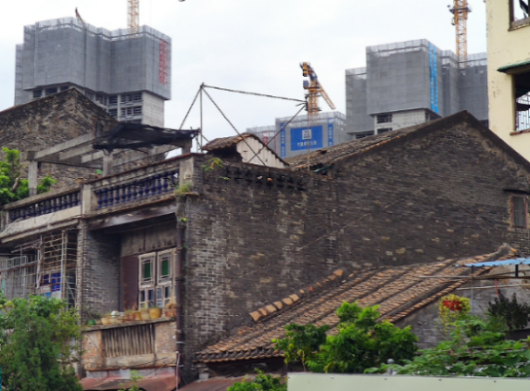

图2项目现场图片
砌体结构材料强度的检测是房屋结构安全性检测的重要内容之一，但对空斗墙材料强度的检测来说，并没有明确的检测方法，本文通过结合检测项目的实际经验及对相关标准文献的查阅，对空斗墙砖强度以及砌筑砂浆进行检测。
3.1砖强度的检测
本项目空斗墙采用青砖砌筑，青砖属于烧结普通砖，在《砌体工程现场检测技术标准》（GB/T 50315—2011）【1】第14.1.1条中明确指出，砖回弹法适用于推定烧结普通砖。在采用回弹法检测砖强度时，砖强度曲线的建立都是弹击在砖的侧面，因此，在实际工程采用回弹法检测空斗墙砖的抗压强度时，应弹击眠砖和丁砖的表面，不应弹击斗砖的表面【2】【7】【8】，现场检测照片见图3。

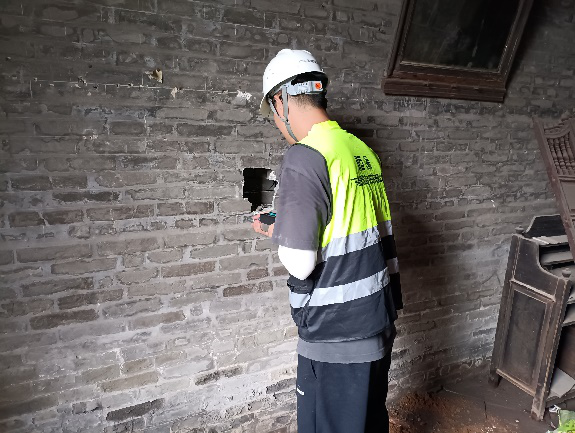

图3 现场检测照片
3.2砌筑砂浆检测
根据《砌体工程现场检测技术标准》-GB/T 50315—2011第12.1.1 条：砂浆回弹法适用于推定烧结普通砖，因此检测方法同样适用于检测空斗墙结构，在现场检测时，可采用贯入法来检测空斗墙砌体中砌筑砂浆的抗压强度，但考虑到实际工程中斗砖和眠砖之间的灰缝深度无法检测，见图4，因此贯入点尽可能位于丁砖与眠砖的灰缝处【2】【7】【8】。
图4 红色为贯入点
虽然现在各设计软件没有针对空斗墙建模、计算的模块，但是工程师们在进行空斗墙软件验算时，可采用实测毛截面进行建模计算，然后结合88砌体规范相关的空斗墙参数对输出的计算结果进行折减。
4.1参数的取值
1、容重
根据《建筑结构荷载规范》（GB J9—87）【4】附录一，见表1，能承重的黏土砖空斗砌体的容重为 15kN/m3，结合本项目的实际情况，考虑饰面层，容重取:(15×0.33＋13.5×0.1)÷0.33=19.1N/m3

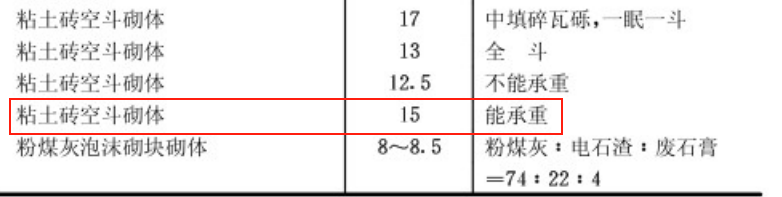

表1 附录一常用材料和构件的自重（87年）
2、其他参数
材料：选择普通黏土砖；
容重：19.1kN/m3；
材料强度与墙体厚度：按实测强度以及尺寸。
查询《砌体结构设计规范》（GBJ 3—88），发现无筋砌体构件承载力的验算中，截面面积A对各类砌体均可按毛截面进行计算，见下图5。
图5 受压承载力计算
此外对于采用MU10/M5砌筑的黏土砖实心墙，砌体的抗压强度设计值为1.58MPa；对于采用MU10/M5砌筑的黏土砖一砖空心墙，砌体抗压强度设计值为0.83MPa。这说明，88规范已通过强度进行折减，考虑了空斗墙中空斗对截面的削弱作用。再者上述规范中也未单独罗列空斗墙的计算方式，空斗墙的计算与实心墙并无区别，这是也是我们电算的基础。【9】
因此实际建模时，我们仍可按照毛截面积进行建模验算。
4.2计算结果的修正4.2.1受压承载力修正
1、影响系数φ
对比新旧规范可知，受压承载力验算中的影响系数φ前后变化不大，因此小编认为，在此步骤可先不对软件输出的计算结果进行折减。
《砌体结构设计规范》（GBJ 3—88）
砌体结构设计规范（GB50003-2011）

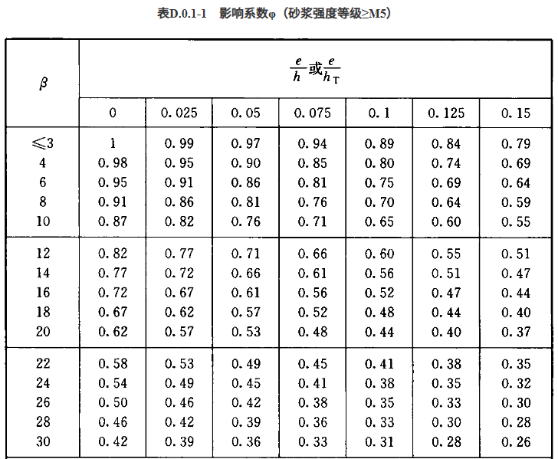

图6影响系数的对比
2、抗压强度设计值折减
由于软件输出的计算结果是按普通黏土砖实砌墙体的结果，因此需将其转换为空斗墙的计算结果。首先应计算出相应的修正系数k，在得到修正系数k后，乘以软件按普通黏土砖实砌墙体的计算结果，即得到空斗墙的受压承载力计算结果。
修正系数k的计算过程如下：
f：抗压强度设计值，可通过表2查的
f’：抗压强度设计值，可通过表3查的

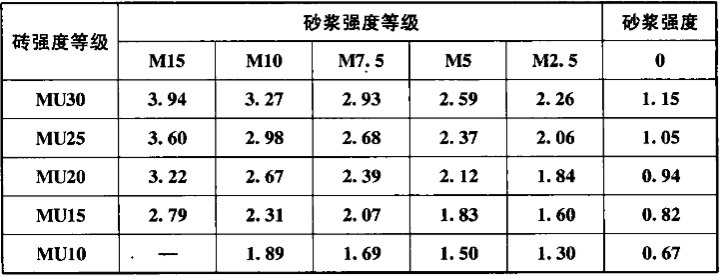

表2烧结普通砖和烧结多孔砖砌体的抗压强度设计值

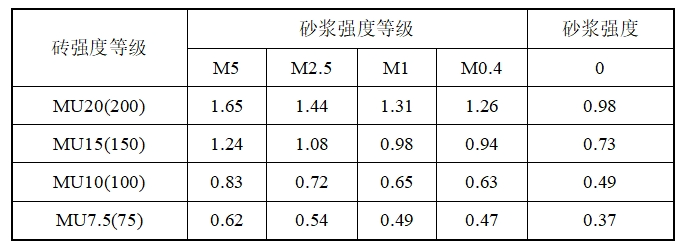

表3一砖厚空斗砌体的抗压强度设计值
4.2.2高厚比验算
由于空斗墙的砌筑方式，使得同厚度空斗砖墙的惯性矩要比普通实心砖墙小，因此其稳定性相对于普通实心墙也较差。在砌体设计规范GBJ 3-88中则通过降低空斗墙的允许高厚比来体现这一惯性矩减小的影响，见表4。因此我们在后续验算高厚比时，应将软件输出的允许高厚比乘以0.9折减系数，折减后的允许高厚比方为空斗墙的允许高厚比。

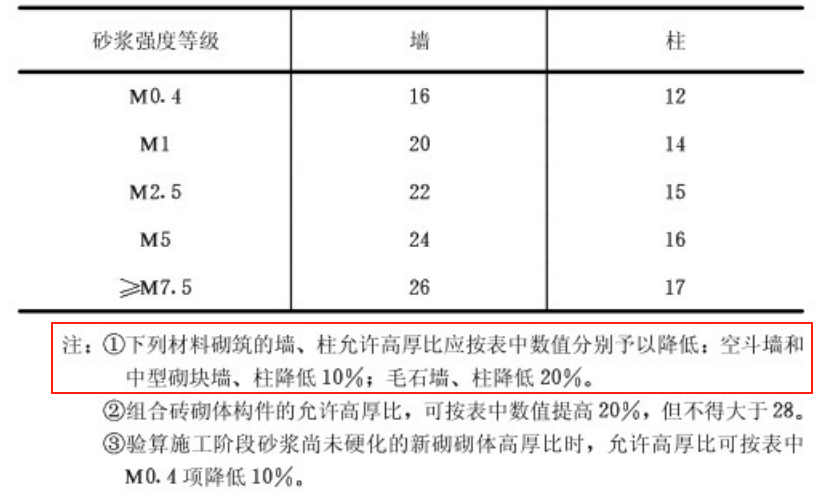

表4墙、柱的允许高厚比[β]值
检测要点：
1、采用回弹法检测空斗墙砖的抗压强度时，应弹击眠砖和丁砖的表面，不应弹击斗砖的表面；
2、采用贯入法检测空斗墙砌筑砂浆的抗压强度时，贯入点尽可能位于丁砖与眠砖的灰缝处；
验算建议：
1、建模时的材料强度与墙体厚度，按实测强度以及尺寸输入；
2、受压承载力验算时，应对软件输出的结果乘以一个修正系数k；
3、高厚比验算时，应对计算结果中的允许高厚比乘以0.9折减系数进行修正。
