奶油生菜全年无休 LED 种植和采摘生产技术工艺标准规程
1 、范围
本标准详细规定了如何实现利用 6 个“FTL-ZWGC-10 型 LED 蔬菜种植架”和 1 个“FTL-ZWGC-11型 LED 蔬菜育苗机架”，达到全年无休地给 12 个边防哨所工作的人员每天提供 1 餐新鲜的营养型蔬菜
“奶油生菜”的科学管理种植和采摘生产技术，在 18 平方的空间内实现种植营养型“奶油生菜”达到年产量 750 斤-830 斤的方式方法。
本标准适用于本公司应用于“高山、岛屿边防哨所全天候LED蔬菜种植工房”内种植蔬菜的组合架装式结构《FTL-ZWGC-10型PWM脉宽调制LED蔬菜种植装置》和《FTL-ZWGC-11型制LED蔬菜育苗装置》产品在用户第一次使用种植设备种植和生产蔬菜过程的检验和测试标准依据。
2、 规范性引用文件
Q/FTL 005-2018《FTL-ZWGC-10 型 PWM 脉宽调制 LED 蔬菜种植装置》
Q/FTL 008-2018《FTL-ZWGC-11 型 LED 蔬菜育苗装置》
Q/FTL 006-2018《FTL-PWMBGDP-50W 型 PWM 脉宽调制植物生长灯盘》
3、术语和定义
3.1 1 植 物 生 命 光 谱 频 段 L E D ：
特指适合于植物生长所需的红色光谱频段 660-665nm 和蓝色光普频段 440nm。
3.2 2 植 物 生 长 光 谱 红 、 蓝 黄 金 比 率 关 系 ：
特指最适合于植物生长的红色光谱和蓝色光谱的 LED 灯光配置比率关系范围：4：1 - 9：1。
3.3 PWM 脉宽调制 LED 蔬菜种植装置：
《FTL-ZWGC-10 型 PWM 脉宽调制 LED 蔬菜种植装置》是一种使用“植 物 生 命 光 谱 频 段 （ 特指适合于植物生长所需的红色光谱频段 660-665nm 和蓝色光普频段 440nm）”的 LE D 灯 盘 ， 可 根 据所 种 植 的 蔬 菜 品 种 和 蔬 菜 成 长 过 程 中 吸 收 光 合 作 用 所 需 能 量 受“PWM 植物生长灯光谱配比选择控制器”控制使 用 PW M 脉 宽 选 择 “ 植 物 生 长 光 谱 红 、 蓝 黄 金 比 率 关 系 ” 可任意选择种植蔬菜的品种所需的光谱配比的 一 种 不需要土壤，不需要阳光，不受周围任何天气变化影响，只要很少量的水资源循环，使用电源供电就可以一年四季都种植出无农药、无污染的环保蔬菜的环保蔬菜种植装置。
3.4 PWM 脉宽调制 LED 植物生长灯盘;
一个由多组工作于“植物生命光谱频段”的红色、蓝色和绿色的LED灯珠组合成的，代替阳光照射的灯盘装置，该灯盘装置可受“PWM植物生长灯光谱配比选择控制器”控制使 用 P W M 脉 宽 选 择 任意改变选择种植蔬菜的品种所需和所种植蔬菜不同成长过程阶段中所需的“植物生长光谱红、蓝黄金比率关系”配比的“PWM脉宽调制LED植物生长灯盘”。
3.5、蔬菜种植盘：
一种在盖板上可放置36个直径为42mm种植篮的，长490nn宽490mm高100mm的高强度塑料种植盘，该种植盘内自带小型循环潜水泵。
3.6、 光照强度：
可以用LED代替阳光照射蔬菜使蔬菜可以进行光合作用的光照强度。
3.7、 LED 蔬菜育苗装置：
《FTL-ZWGC-11型LED蔬菜育苗装置》是一种使用“植 物 生 命 光 谱 频 段 （ 特指适合于植物生长所需的红色光谱频段660-665nm和蓝色光普频段440nm） ”的L E D 灯 盘 和 育 苗 盘 种 植 蔬 菜 种 苗 的装 置 。
4、分类
按照对“蔬菜种植成长不同阶段需要的种植培育装置”选择和控制的方式分类：
A 类、LED 普及型蔬菜育苗架：
LED 普及型蔬菜育苗架只配置固定的红、蓝光线比率的植 物 生 命 光 谱 频 段 L E D 植物生长灯， 此类蔬菜育苗架适合种植比较大数量的蔬菜种苗，是为“PWM 脉宽调制 LED 蔬菜种植架”提供种苗的设备。
B 类、PWM 脉宽调制 LED 蔬菜种植架：
PWM 脉宽调制 LED 蔬菜种植架配置“PWM 脉宽调制 LED 植物生长灯盘”,可任意改变选择种植蔬菜的品种所需和所种植蔬菜不同成长过程阶段中所需的“植物生长光谱红、蓝黄金比率关系”配比的种植蔬菜的主要设备。
5、技术要求
5.1、 “高山、岛屿边防哨所全天候 LED 蔬菜种植工房”环境条件与结构要求：
5.1.1 、LED 蔬菜种植机房空间环境条件与结构设计要求:
“高山、岛屿边防哨所 LED 全天候蔬菜种植工房”是为部队提供一种可以在高山、岛屿使用的微型蔬菜工房，解决的技术问题是使蔬菜的种植能够不受季节、气候影响，不受地域、土壤以及电力供给限制，保证蔬菜的成长，解决高山、岛屿上边防哨所的部队人员蔬菜的正常供给问题。LED 全天候蔬菜种植工房种植结构环境条件布局如下图所示：
1）、LED 蔬菜种植工房室内环境要求：
室内温度：20℃ ±2℃；
二氧化碳浓度：600ppm - 1500ppm；
2）、LED 蔬菜种植工房结构组成要求：
要求 LED 蔬菜种植工房为封闭式全密封结构，侧面可安装一个密封式观察窗。
要求蔬菜种植工房如图所示，从外门（2）进入一个隔离风浴更衣室，门上方安装有门头风浴机， 以便于吹掉操作人员衣服上的灰尘，防止带入种植机房。工作人员需要更换上干净的无尘工作服方可进入种植机房内门。
要求按照 6M 长、3M 宽、3M 高的集装箱布局，留出人员活动通道，一侧可安装 1 排 3 列种植机架（6）、另一侧可安装 1 排 4 列种植机架，其中 3 列为“FTL-ZWGC-10 型 LED 蔬菜种植机架”，1 列为“FTL-ZWGC-11型 LED 蔬菜育苗机架”。
要求空间内需配置 1 台 2 匹冷暖空调机（8），1 台 1L/H 的除湿机（9），由控制器自动控制以便于保障空间内的温度、湿度适宜于蔬菜的成长环境。夏天降温，冬天取暖。
要求空间内需配置 1 台二氧化碳发生器（1），由控制器自动检测二氧化碳浓度系统控制在二氧化碳浓度低于设定值时自动启动以便于保障蔬菜光合作用所需的二氧化碳能量。
5.1.2 、FTL-ZWGC-10 型 LED 蔬菜种植机架结构组成要求：

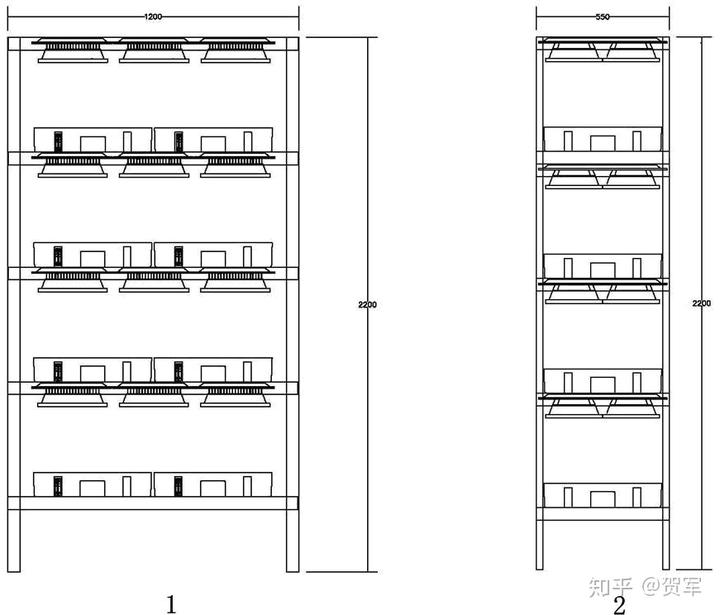

FTL-ZWGC-10 型 LED 蔬菜种植机架正视图（1）和侧视图（2）如下图所示。
FTL-ZWGC-10 型 LED 蔬菜种植机架正面观察看：蔬菜种植架高度为 2.2 米，宽度为 1.2 米，侧面看: 高度为 2.2 米，宽度为 0.55 米。
要求 FTL-ZWGC-10 型 LED 蔬菜种植机架有四层，每层上边安装 3 个 PWM 灯盘，下边配置 2 个 42mm、36 孔位蔬菜种植盘。
.要求 FTL-ZWGC-10 型 LED 蔬菜种植机架安装时每层中心间距 473mm，PWM 型 FTL-PWMBGDP-50W 植物生长灯盘的灯光面要与配置的 42mm 种植蓝 36 孔位种植盘要保持种植区有效空间要有 270mm 的间距（此设定为种植营养类蔬菜的种植空间）。
要求FTL-ZWGC-10型LED蔬菜种植机架每个机架配置12个“FTL-PWMBGDP-50W植物生长灯盘”，8个 42mm、36孔位种植盘。
FTL-ZWGC-10型 LED蔬菜种植机架上配置的 PWM型 FTL-PWMBGDP-50W植物生长 LED灯盘如图所示。灯板面由铸铝材料组成防水灯光面，有利于LED 灯珠散热。边防地区蔬菜工房内空间比较小，通风条件不好，冬季湿气比较大，采用防水密封铸铝结构保护 LED 灯珠的可靠工作环境。
5.1.3、FTL-ZWGC-11 型 LED 蔬菜育苗机架结构组成要求：
FTL-ZWGC-11 型 LED 蔬菜育苗机架正视图（1）和侧视图（2）如下图所示。
（1）（2）
要求“FTL-ZWGC-11 型 LED 蔬菜育苗机架”为宽 1200mm、高 2200mm、厚 550mm，FTL-ZWGC-11 型 LED 蔬菜育苗机架有七层。配有 LED 植物生长灯盘的育苗层中每层配置 265mm（宽） X 330mm（长）X35mm
（高）育苗盘 4 个，配置“STD-ZWBGDP-40W-AC 型”植物生长灯盘 2 个，共有 6 层，不带 LED 植物生长灯盘的育苗层中配置育苗盘 4 个。
要求 FTL-ZWGC-11 型 LED 蔬菜育苗机架共配置育苗盘 28 个，配置“STD-ZWBGDP-40W-AC 型”植物生长灯盘 12 个。

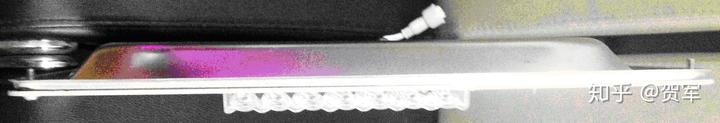

要求配置的 FTL-ZWGC-11 型 LED 蔬菜育苗机架上配置“STD-ZWBGDP-40W-AC 型”植物生长灯盘的灯光面如下图所示。

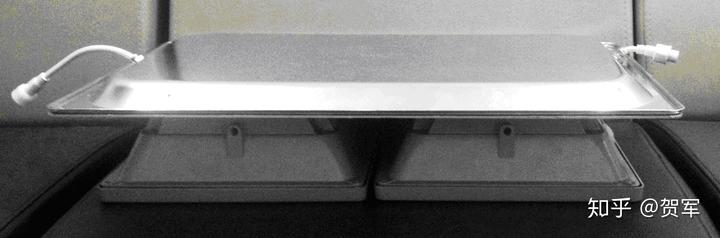

要求配置的“STD-ZWBGDP-40W-AC 型”植物生长灯盘的背面有不锈钢护罩，防止上层育苗盘操作不当有营养液泄漏出来流入灯盘，如下图所示。
要求育苗盘 265mm（宽） X 330mm（长）X35mm（高）如下图所示。
要求育苗盘内可放置 96 个育苗棉位，育苗机架可提供育苗棉位 2688 个，要求育苗机架每天开启植物生长灯光时间为 12 小时时,育苗循环周期大约 18-20 天（按照营养叶类蔬菜计算，不同的蔬菜种类育苗循环时间有差异），育苗期间无植物生长灯光照射育苗时间 3-5 天，开植物生长灯光照射时间大约 15天左右时间。
5.1.4、“FTL-ZWGC-10 型 LED 蔬菜种植机架”
和“FTL-ZWGC-11 型 LED 蔬菜育苗机架”组合排列方式要求：
1）、要求种植工房一侧 FTL-ZWGC-10 型 LED 蔬菜种植机架 3 列组合示意图如下图所示：

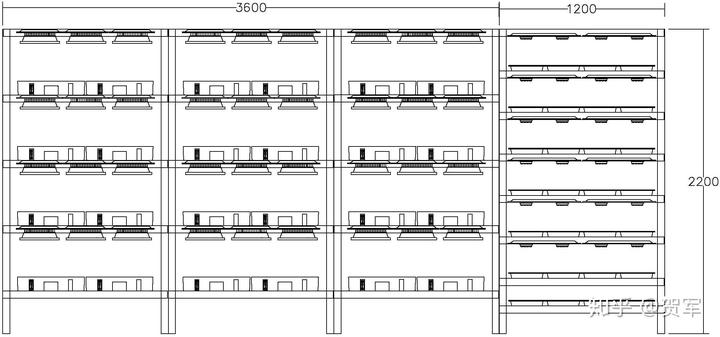

2）、要求种植工房另一侧“FTL-ZWGC-10 型 LED 蔬菜种植机架”3 个和“FTL-ZWGC-11 型 LED 蔬菜育苗机架”1 个共 4 列组合示意图如下图所示：
5.2 检验过程需要使用的计量工具要求：

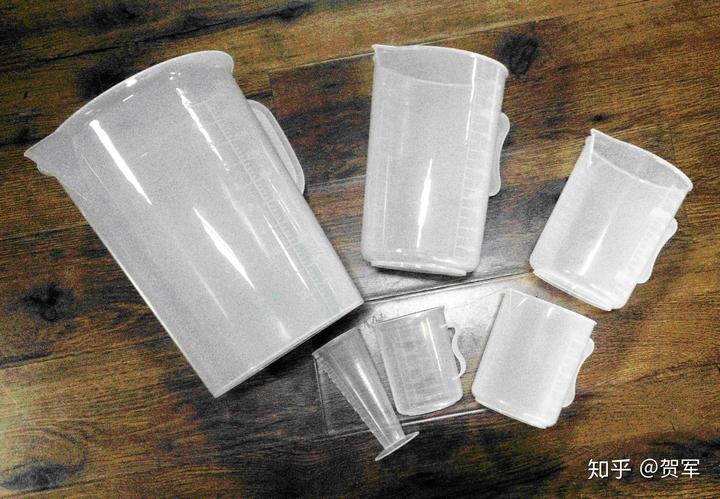

5.2.1 、营养液配置所需要的计量工具量杯的要求：
用途说明：营养液计量工具量杯是用于蔬菜种植过程中给种植盘和育苗盘中添加清水和营养液的计
量工具，标准配置的计量工具量杯为：100mL、250mL、500mL、1000mL、2000mL、5000mL。营养液计量工具量杯外形如下图所示：

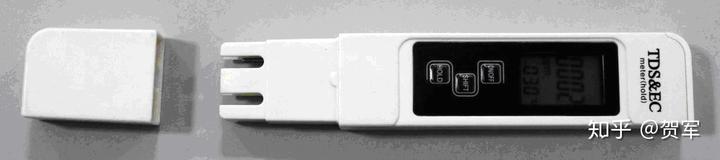

5.2.2 、TDS & EC 电导率计 TDS 测量仪：
用途说明：EC 计电导率仪水质测计、用于蔬菜种植过程中检测营养液中肥料浓度测量、水和营养
液的温度测量用，此款 EC 计集三合一为一体：测水中肥料浓度（EC）、测水中温度、测水中杂质含量（TDS），此款产品不能测 PH 值。
EC 计就是测水里的肥料含量浓度，数值显示越低，肥料含量就越低，数值显示越高，肥料含量就越多，植物的各个生长时期，所需的肥料各不相同。
EC 计电导率仪测量范围：电导率：0—9990us/cm TDS:0-5000ppm
摄氏度：0.1—80.0℃ 华氏度：32.0—176.0℉ 准确度：±2%
净重：55g
尺寸：154×30×14（mm)
TDS&EC 切换：
仪表出厂显示 TDS 值，若要测 EC 值，请轻按 SHIFT 键，仪表自动切换到 EC 界面。温度自动补偿：测试仪在测量模式下，具有自动温度补偿功能；
温度切换：连续 2 次轻触 SHIFT 键，摄氏度华氏度转换，仪表出厂默认摄氏度；
